Снятие и установка ресивера Hyundai Santa Fe

Вам потребуются: торцовые головки «на 10», «на 12», ключ «на 10», отвертка с плоским лезвием, пассатижи.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).
3. Извлеките шланг большой ветви вентиляции картера из держателя.
4. Сожмите отогнутые ушки хомута шланга малой ветви вентиляции картера к штуцеру на ресивере, сдвиньте хомут по шлангу…

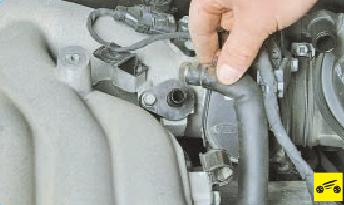

5. …и отсоедините шланг от штуцера.

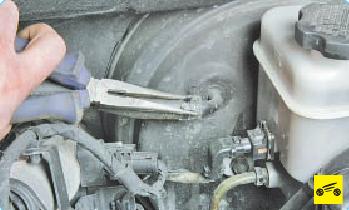

6. Сожмите отогнутые ушки хомута крепления вакуумного шланга, сдвиньте хомут по шлангу…

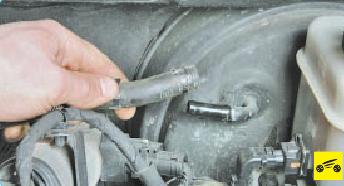

7. …и отсоедините шланг от штуцера на вакуумном усилителе.

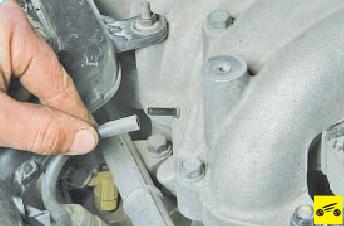

8. Отсоедините наконечник вакуумного шланга передней опоры подвески силового агрегата от штуцера на ресивере.

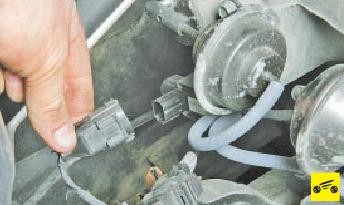

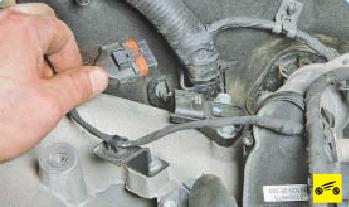

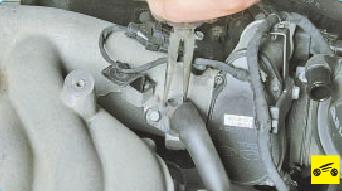

9. Отожмите фиксатор и отсоедините колодку жгута проводов от датчика положения дроссельной заслонки.

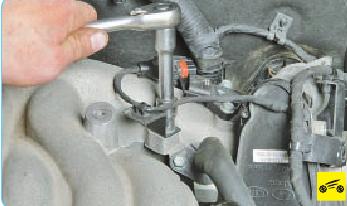

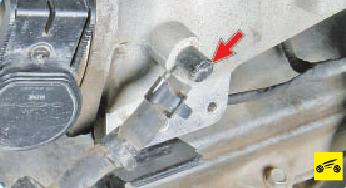

10. Выверните болты крепления кронштейнов жгута проводов датчика положения дроссельной заслонки…

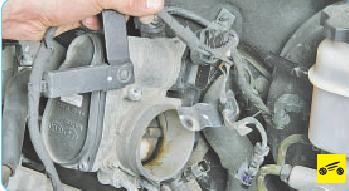

11. …и отведите кронштейн со жгутом проводов в сторону

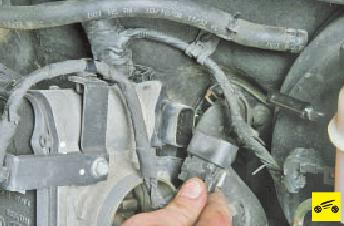

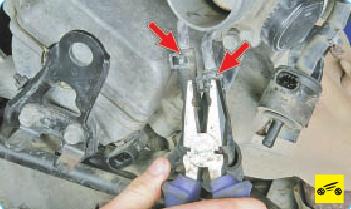

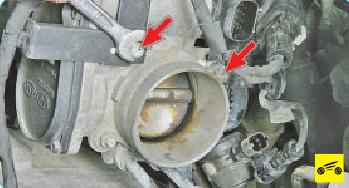

12. Сожмите отогнутые ушки хомутов крепления шлангов охлаждения дроссельного узла, сдвиньте хомуты по шлангам и отсоедините шланги от штуцеров дроссельной заслонки.
13. Отожмите фиксатор и отсоедините колодку жгута проводов от датчика абсолютного давления в ресивере.
14. Выверните болт крепления кронштейна жгута проводов датчика абсолютного давления в ресивере и отведите кронштейн со жгутом проводов в сторону.

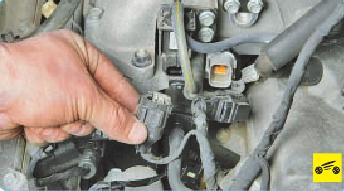

15. Отожмите фиксатор и отсоедините колодку жгута проводов от правого клапана системы изменения геометрии впуска.

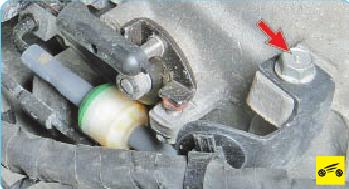

16. Выверните болт крепления правого кронштейна жгута проводов и отведите кронштейн в сторону

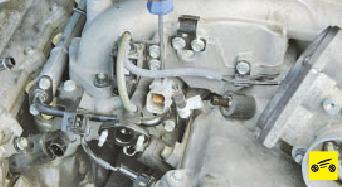

17. Подденьте отверткой фиксатор колодки жгута проводов топливных форсунок задней головки блока цилиндров…
18. …и отсоедините колодку от кронштейна.
19. Отожмите фиксатор и отсоедините колодку жгута проводов от левого клапана системы изменения геометрии впуска.
20. Сожмите отогнутые ушки хомута крепления отводящего шланга клапана продувки адсорбера, сдвиньте хомут по шлангу и отсоедините шланг от штуцера на ресивере.

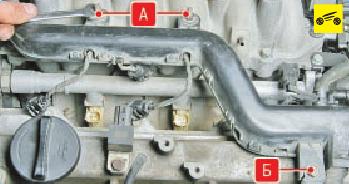

21. Отверните гайки А и выверните болт Б крепления большого держателя жгута проводов, отведите вперед держатель жгута проводов.

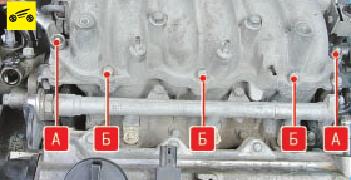

22. Отверните гайки А и выверните болты Б крепления ресивера к впускной трубе.

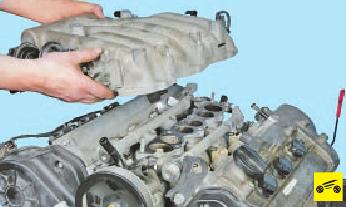

23. Снимите ресивер (для наглядности показано на снятом с автомобиля силовом агрегате).

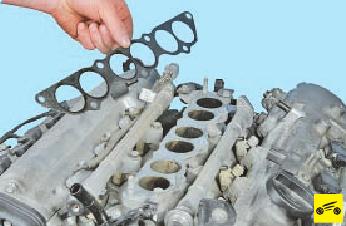

24. Снимите со шпилек блока цилиндров уплотнительную прокладку. При установке впускной трубы уплотнительную прокладку замените новой.
25. Установите ресивер в порядке, обратном снятию.
Источник: Руководство по эксплуатации Hyundai Santa Fe, издательство "Третий рим"
