Особенности конструкции системы охлаждения Hyundai Santa Fe

Система охлаждения двигателя жидкостная (с принудительной циркуляцией жидкости), закрытого типа, с расширительным бачком. Систему заполняют жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до –40 °С.
Система охлаждения обеспечивает поддержание нормального теплового режима двигателя. Циркуляцию жидкости в системе создает водяной насос. Из насоса жидкость подается в рубашку охлаждения двигателя, омывает цилиндры и камеры сгорания и затем поступает к термостату. В зависимости от положения клапана термостата жидкость направляется из корпуса термостата через радиатор (при высокой температуре) или минуя радиатор (при низкой температуре). Кроме того, в систему охлаждения двигателя включены радиатор отопителя салона и каналы подогрева дроссельного узла системы питания. Радиатор системы охлаждения обдувается встречным потоком воздуха и электровентиляторами, автоматически включающимися при повышении температуры.
Радиатор с вертикальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя. В нижнем бачке находится кран сливного отверстия. В верхнем бачке радиатора расположена наливная горловина с патрубком парового шланга, соединяющего радиатор с расширительным бачком. Горловина герметично закрыта пробкой с двумя клапанами: впускным и выпускным.

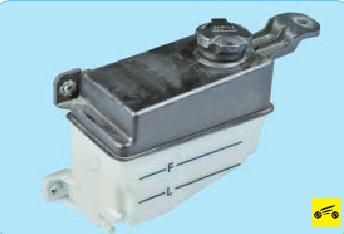

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Нижняя часть бачка изготовлена из полупрозрачной пластмассы, на ее стенки нанесены метки L и F для контроля уровня охлаждающей жидкости. Наливная горловина бачка закрыта пластмассовой пробкой.

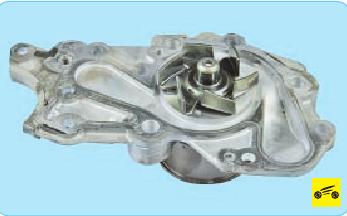

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения. Он расположен на передней поверхности блока цилиндров и приводится во вращение ремнем привода газораспределительного механизма. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, поэтому при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

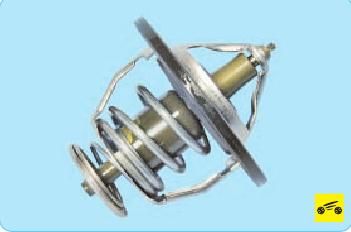

Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. Термостат установлен в корпусе, закрепленном на головке блока цилиндров. При температуре охлаждающей жидкости до 82 °С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре выше 82 °С термостат начинает открываться, а при 95 °С открывается полностью, обеспечивая циркуляцию жидкости через радиатор.

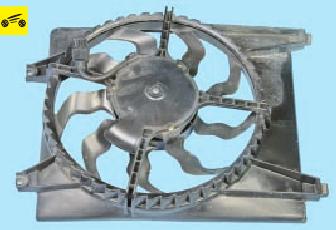

Электровентиляторы системы охлаждения (с пластмассовой крыльчаткой) служат для дополнительного обдува радиатора воздухом на небольшой скорости движения автомобиля в основном в городских условиях или на горных дорогах, когда встречного потока воздуха недостаточно для охлаждения радиатора. Электровентиляторы включаются и выключаются по сигналу электронного блока управления двигателем. Причем в зависимости от напряженности теплового режима и алгоритма работы кондиционера электровентиляторы могут вращаться с малой и большой скоростью. Изменение скоростного режима вентилятора обеспечивается блоком управления двигателем посредством подключения дополнительного сопротивления. Электровентиляторы в сборе с кожухами закреплены на радиаторе системы охлаждения.
ПРЕДУПРЕЖДЕНИЯ
Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и препятствующие отложению накипи присадки.Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу.Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации.
Источник: Руководство по эксплуатации Hyundai Santa Fe, издательство "Третий рим"
