Измерение диаметра поршневого пальца двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

Инструменты:

• Развертка
• Микрометр

Детали и расходники:

• Втулка верхней головки шатуна
• Поршень и поршневой палец в сборе

1. Снимите шатун.

2. Используя микрометр, измерьте диаметр поршневого пальца.

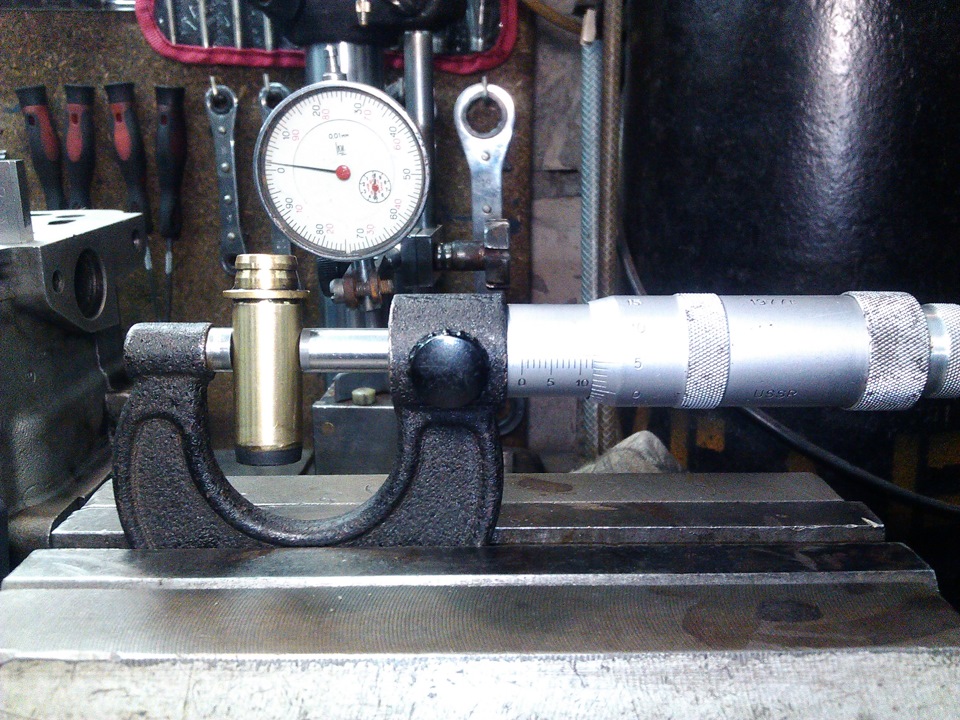

Измерение диаметра поршневого пальца

• Диаметр поршневого пальца – 21,997–22,006 мм.

3. Вычтите диаметр поршневого пальца из внутреннего диаметра втулки.

• Стандартный масляный зазор – 0,005–0,011 мм.
• Максимальный масляный зазор – 0,05 мм.

Примечание:

Если масляный зазор больше, чем максимальный, замените втулку. Если необходимо, замените поршень и поршневой палец в сборе.
