Замена уплотнения масляного поддона Mitsubishi Outlander XL 2007 - 2012

Инструменты (для двигателей 4B12/4B11):

• Отвертка плоская средняя
• Домкрат винтовой
• Балонный ключ
• Динамометрический ключ
• Ключ трещоточный
• Удлинитель (с карданчиком)
• Головка на 10 мм
• Головка на 12 мм
• Гаечный ключ накидной прямой на 16 мм
• Гаечный ключ накидной прямой на 19 мм
• Маркер
• Шестигранный спецключ для фиксации натяжного механизма (или штифт)
• Противооткатный упор (башмак)
• Съемник масляного поддона MD998727
• Молоток средний
• Нож (или скребок)
• Кисть флейцевая
• Щетка металлическая
• Динамометрический ключ
• Воронка

Инструменты (для двигателей 6B31):

• Ключ трещоточный
• Головка на 10 мм
• Гаечный ключ накидной прямой на 19 мм
• Отвертка плоская средняя
• Съемник масляного поддона MD998727
• Молоток средний
• Нож (или скребок)
• Кисть флейцевая
• Щетка металлическая
• Динамометрический ключ
• Воронка

Детали и расходники:

• Уплотнительная прокладка сливной пробки поддона двигателя MD050317

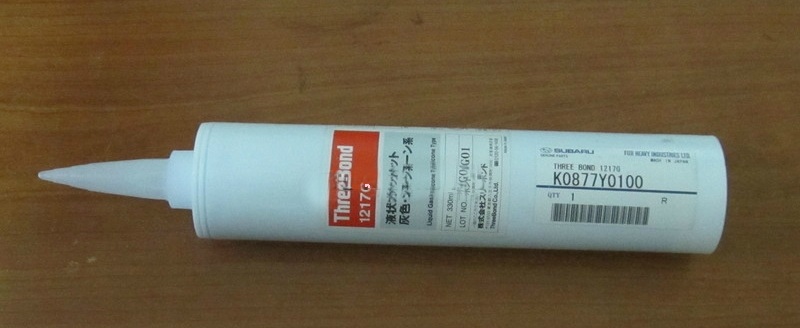

• Герметик Loctite 5900 или 5970, Three Bond 1217G (1000А923)

• Емкость техническая
• Проволока или веревка (для двигателей 4B12/4B11)
• Очиститель (или растворитель)
• Обезжириватель
• Моторное масло
• Ветошь

Примечания:

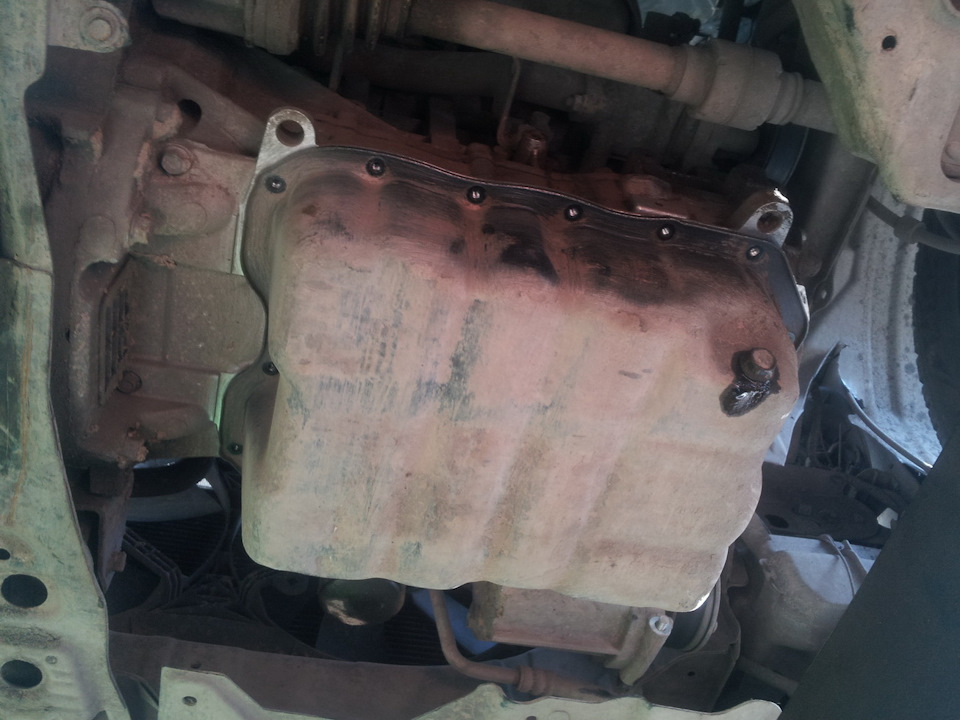

Фланец масляного поддона установлен на герметик, какая-либо прокладка отсутствует. При течи масла в разъеме масляного поддона и картера подтяжка болтов крепления масляного поддона не приведет к желаемому результату. Необходимо знать, как снять поддон картера двигателя и заменить его уплотнение.
Работы по замене уплотнения масляного поддона показаны на двигателе 4B12, но замена уплотнения на двигателе 6B31 практически аналогична.

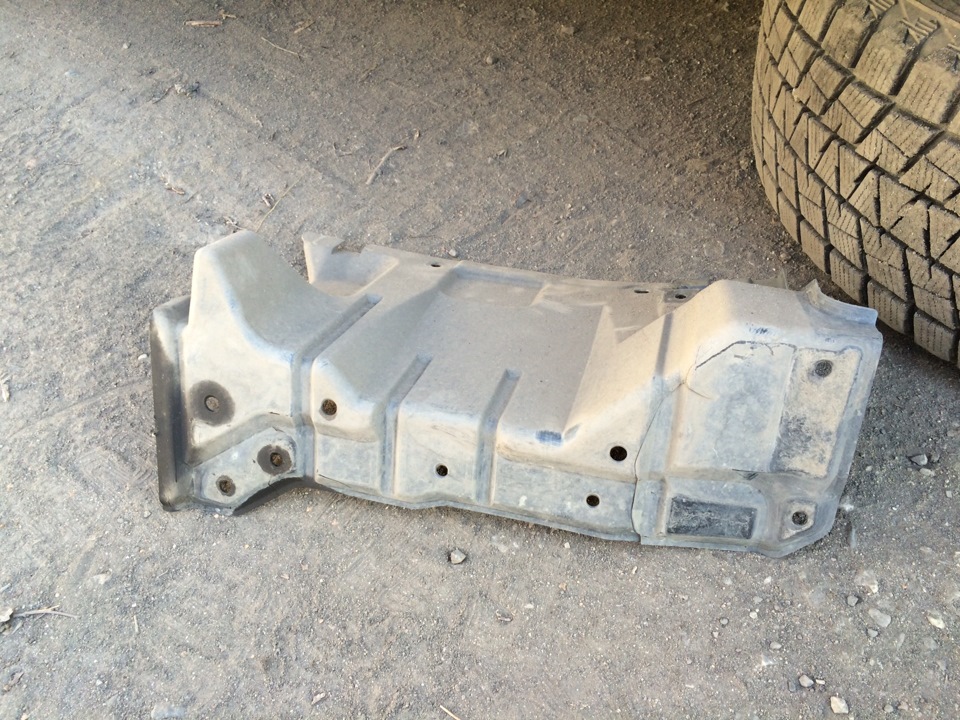

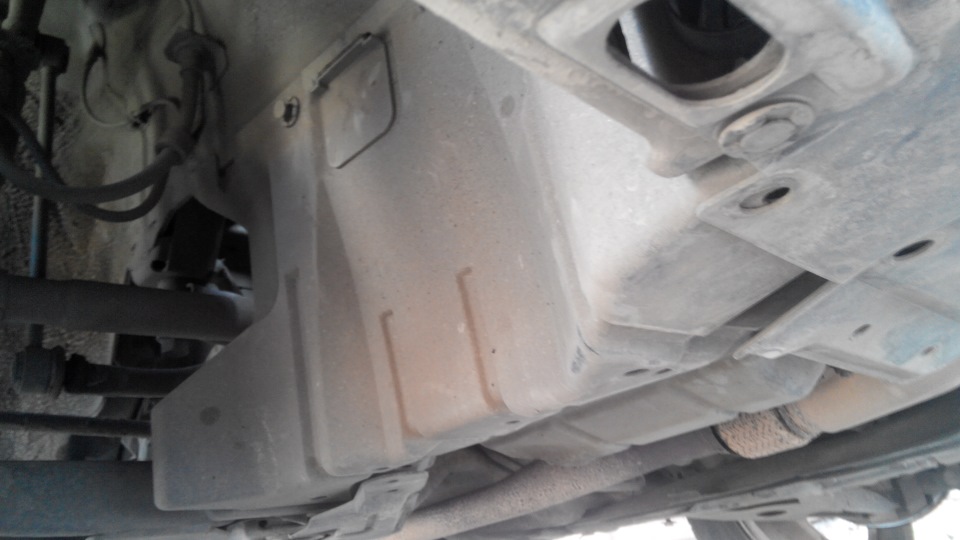

1. Снимите защиту картера и брызговики (нижний, передний, задний и боковой) двигателя, как описано в этой статье.

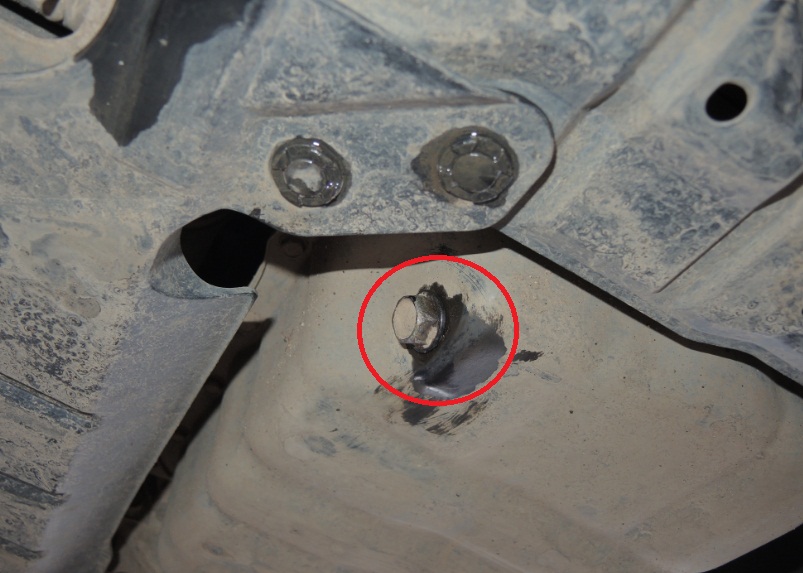

2. Слейте масло из двигателя, как описано здесь.

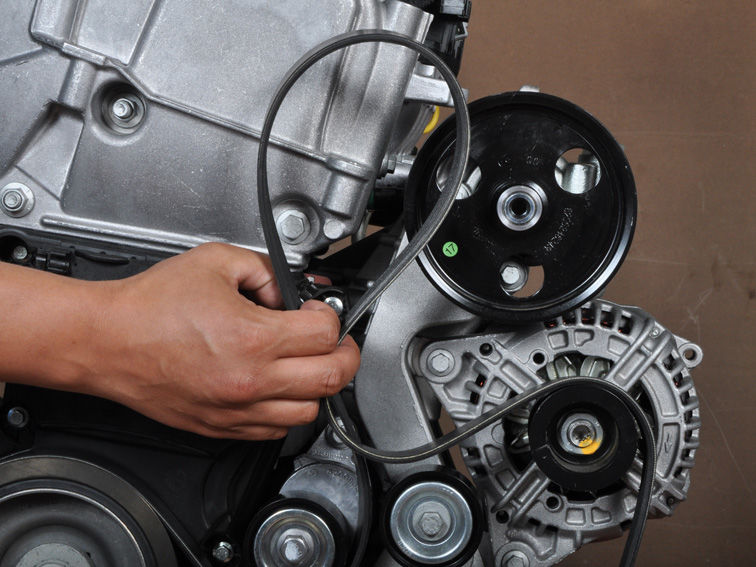

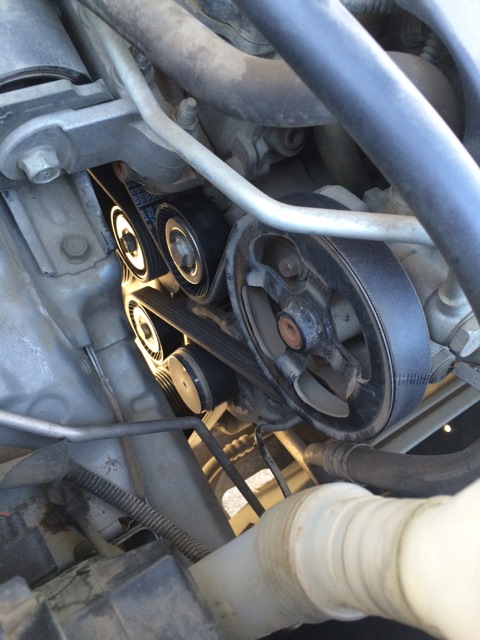

3. (двигатели 4B12/4B11) Снимите ремень привода вспомогательных агрегатов, как описано здесь.

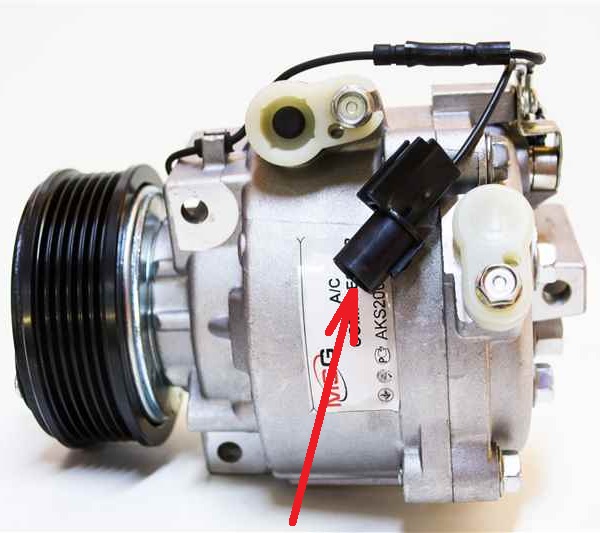

4. (двигатели 4B12/4B11) Отсоедините колодку проводов электромагнитной муфты компрессора кондиционера от колодки проводов системы управления двигателем (для наглядности показано на снятом компрессоре кондиционера).

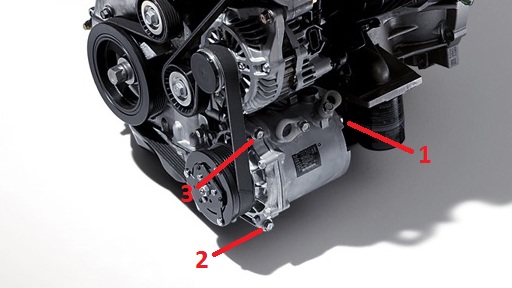

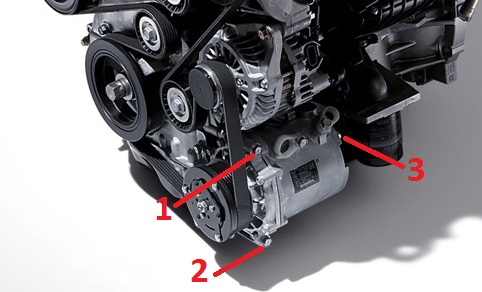

5. (двигатели 4B12/4B11) Головкой на 12 мм ослабьте болты крепления компрессора кондиционера и электромагнитной муфты в сборе в последовательности, указанной на рисунке ниже (для наглядности показано на снятом двигателе).

6. (двигатели 4B12/4B11) Снимите компрессор кондиционера и электромагнитную муфту в сборе с его кронштейна вместе с подсоединенными шлангами.

Примечание:

После снятия, с помощью проволоки или веревки подвесьте компрессор кондиционера в сборе вместе со шлангами на кузове в таком месте, где они не будут помехой при снятии и установке поддона двигателя.

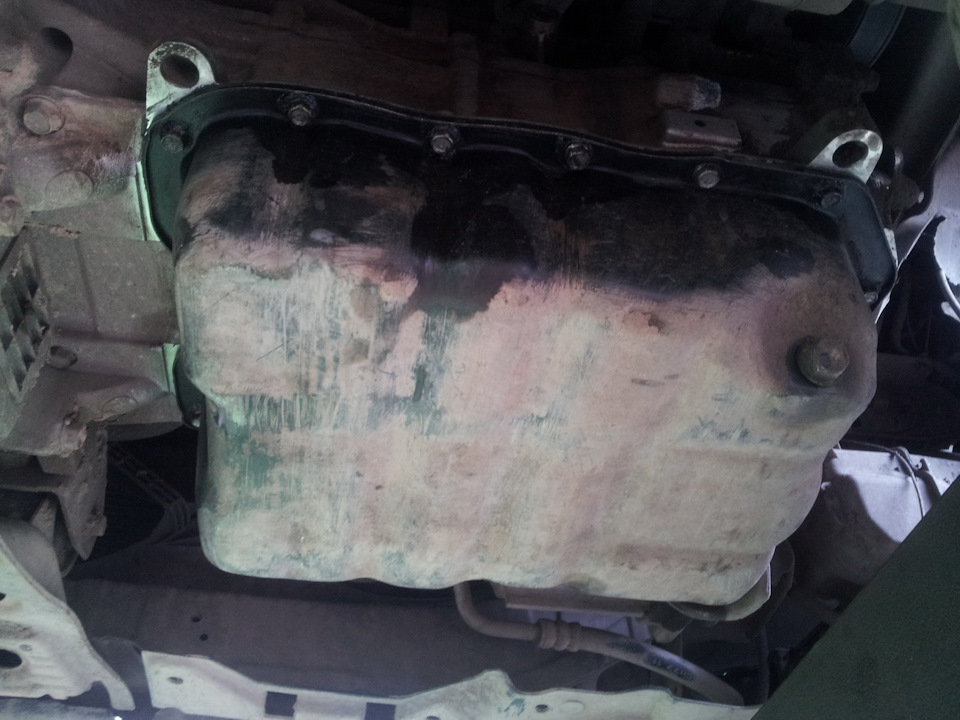

7.1. (двигатели 4B12/4B11) Отверните болты крепления масляного поддона.

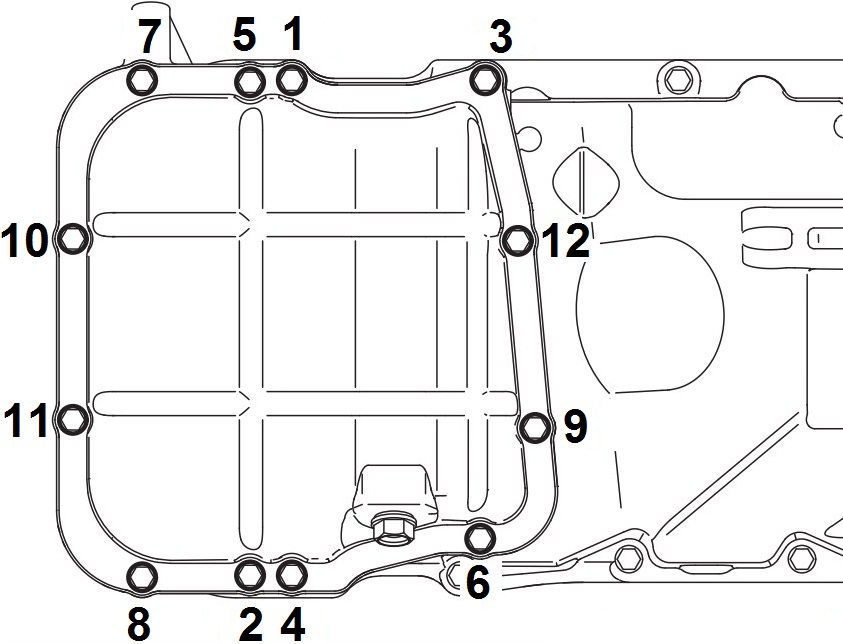

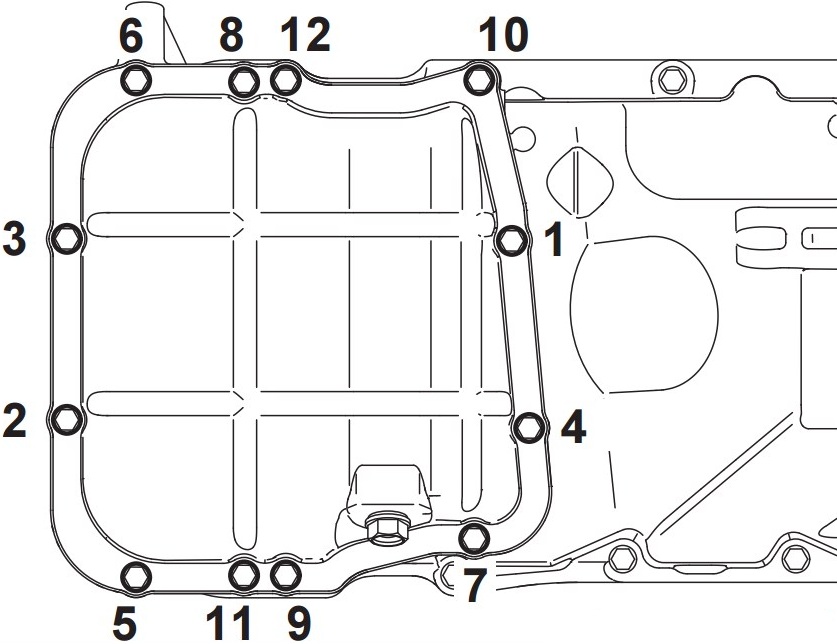

7.2. (двигатель 6B31) Отверните болты крепления масляного поддона в последовательности, указанной на рисунке ниже.

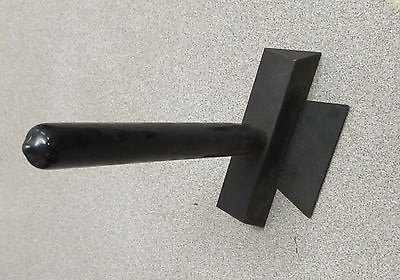

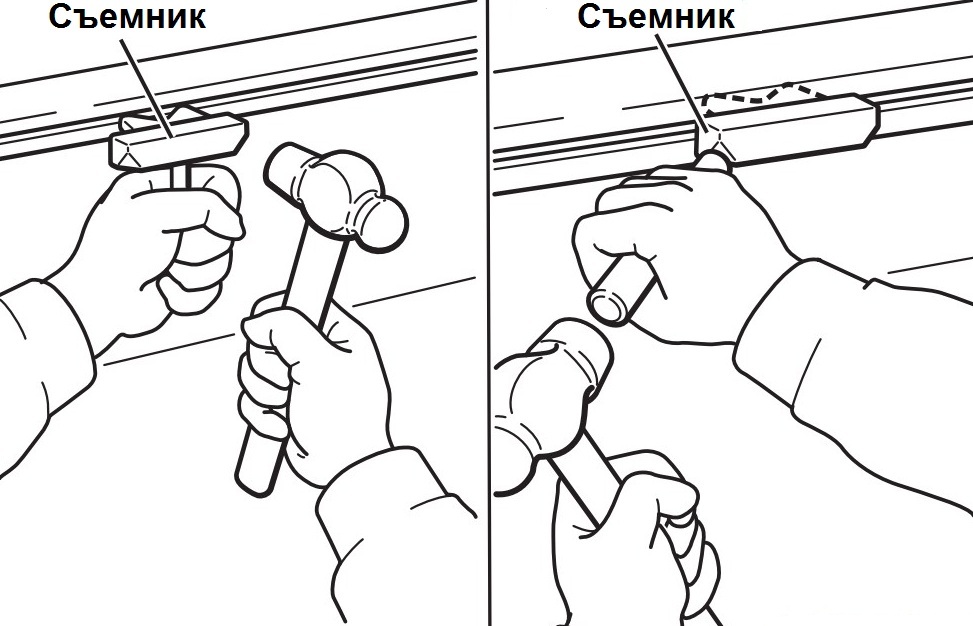

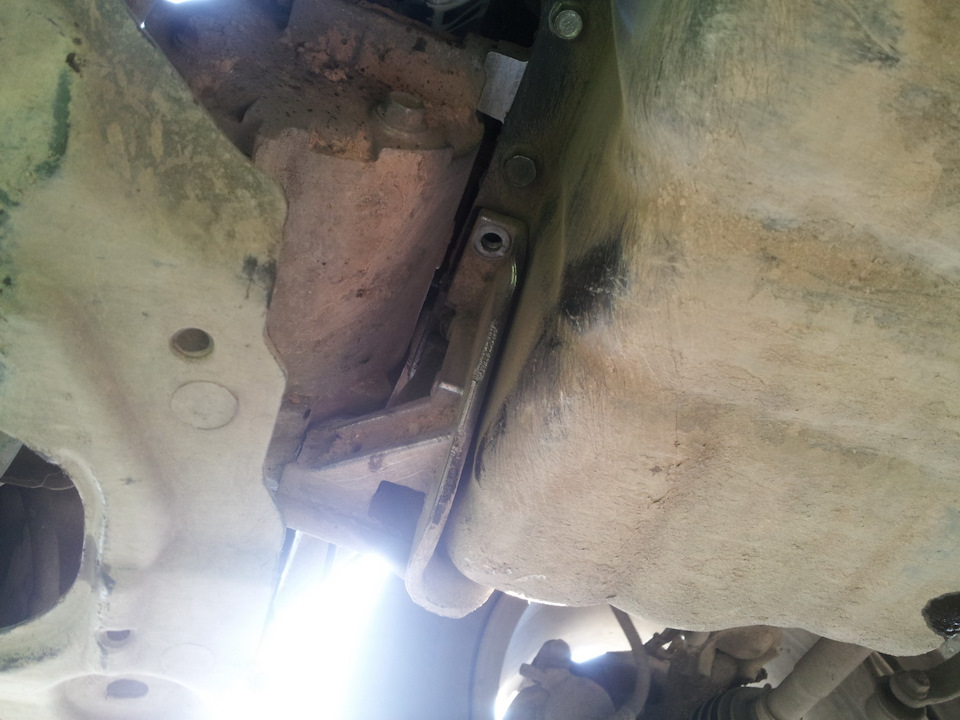

8. Вставьте специальный съемник масляного поддона (MD998727) в прорезь между масляным поддоном и картером. Срежьте герметик, ударяя по специальному съемнику.

Примечание:

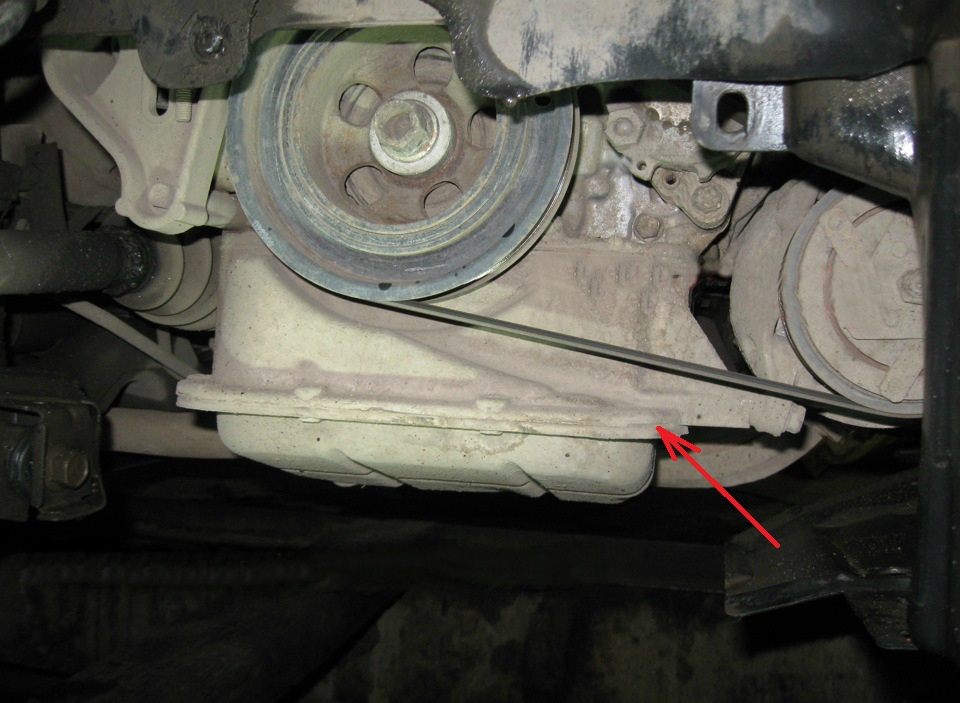

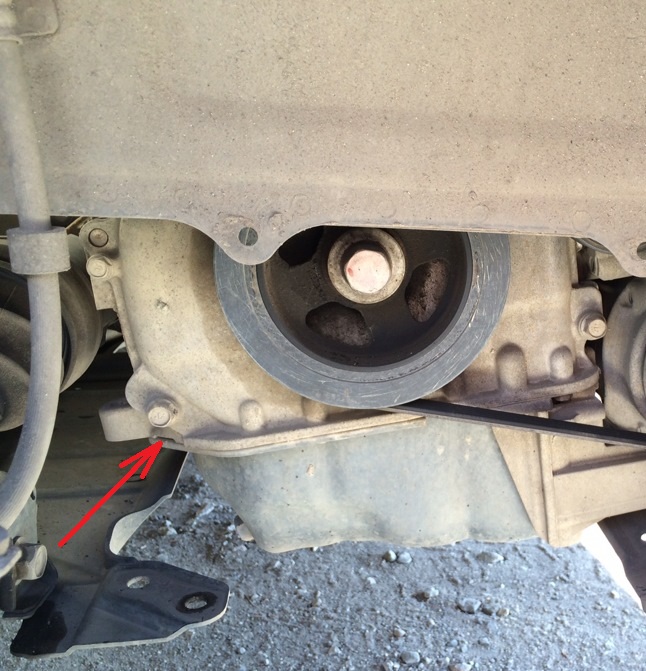

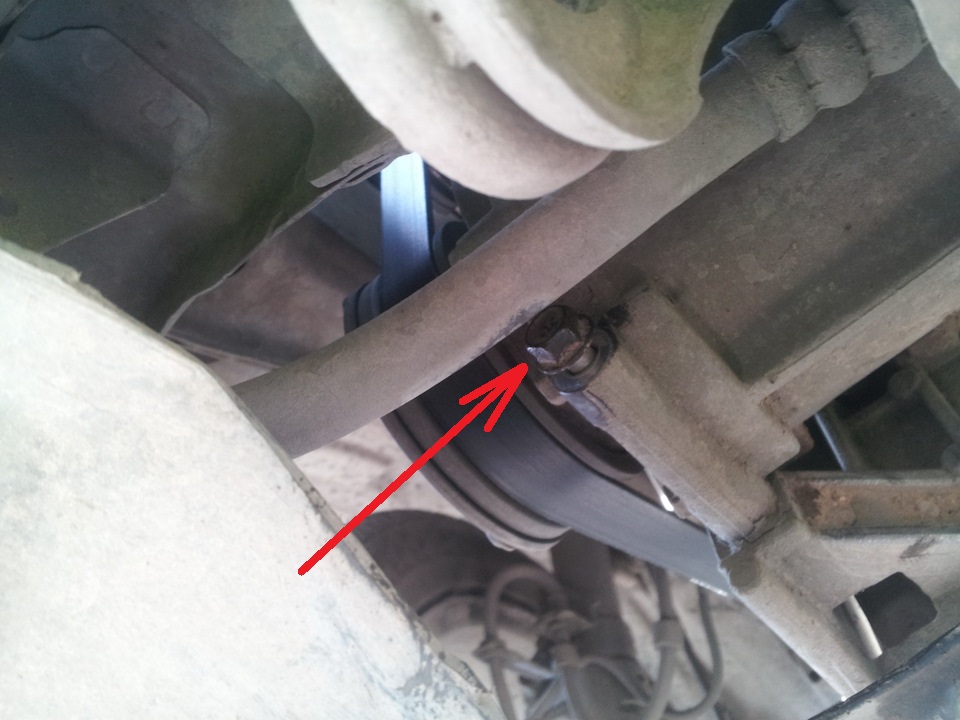

(двигатели 4B12/4B11) Первая прорезь находится слева от шкива коленчатого вала (см. фото ниже), вторая – на диаметрально противоположной стороне.

(двигатель 6B31) Прорезь находится справа от шкива коленчатого вала.

Использование отвертки или долота вместо специального съемника масляного поддона может привести к повреждению поверхности под прокладку (герметик) и вызвать утечку масла.

9. Двигайте специальный съемник вдоль края масляного поддона, ударяя по нему, чтобы отделить поддон от картера.

Примечание:

Не ударяйте с большой силой по специальному съемнику, это может привести к повреждению фланца масляного поддона.

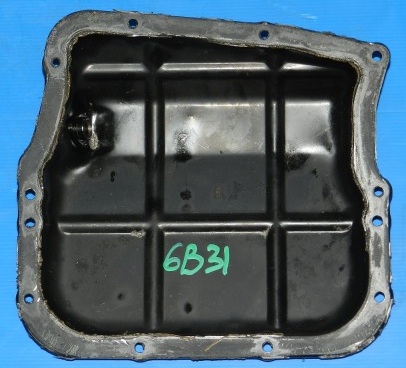

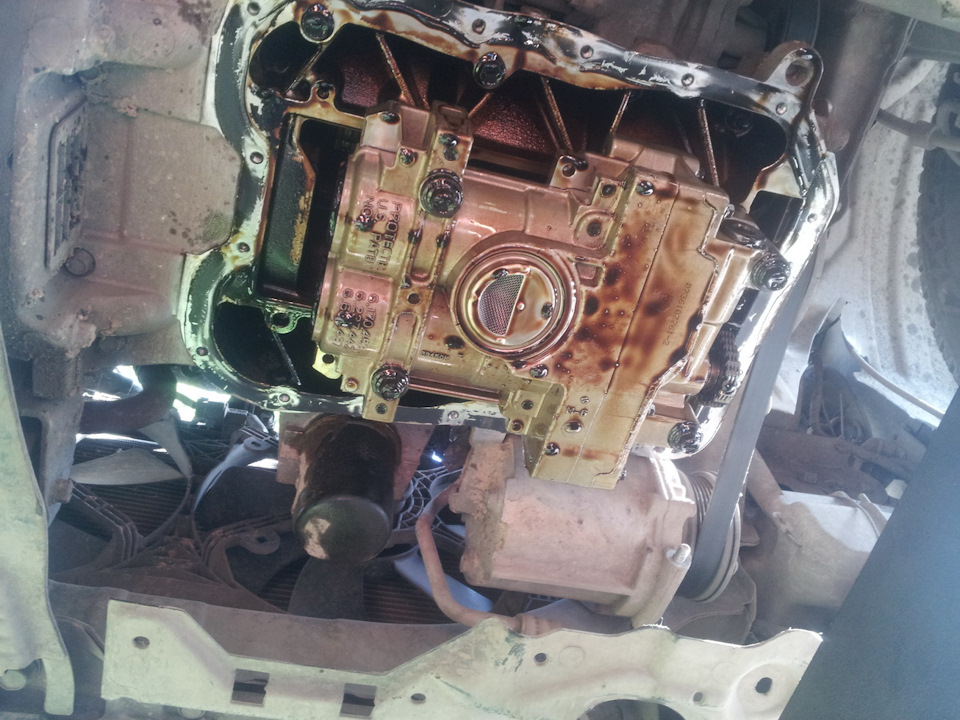

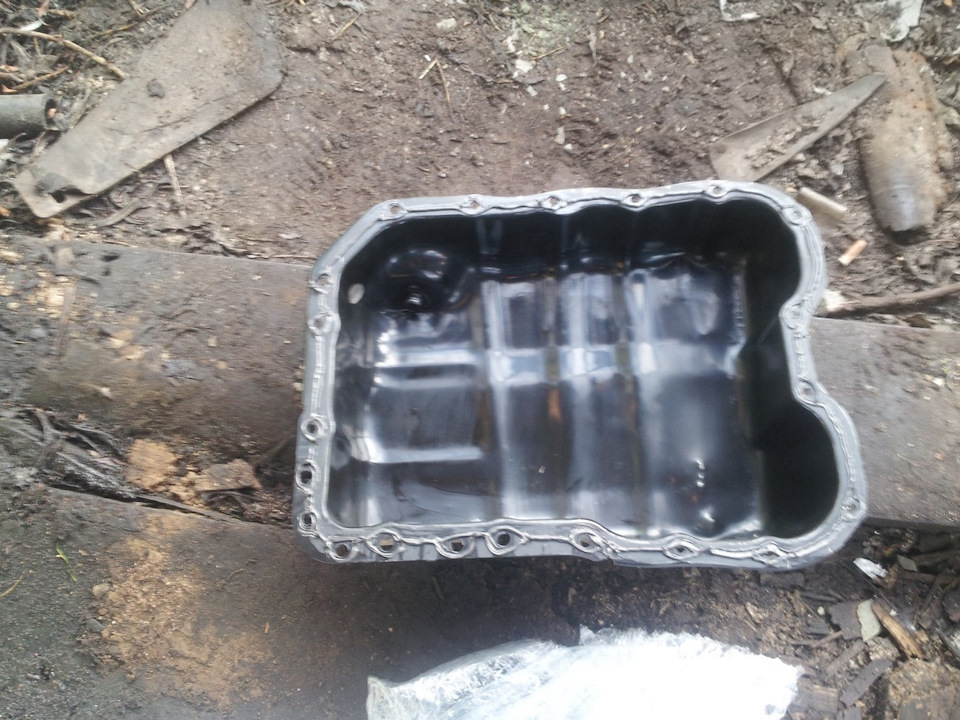

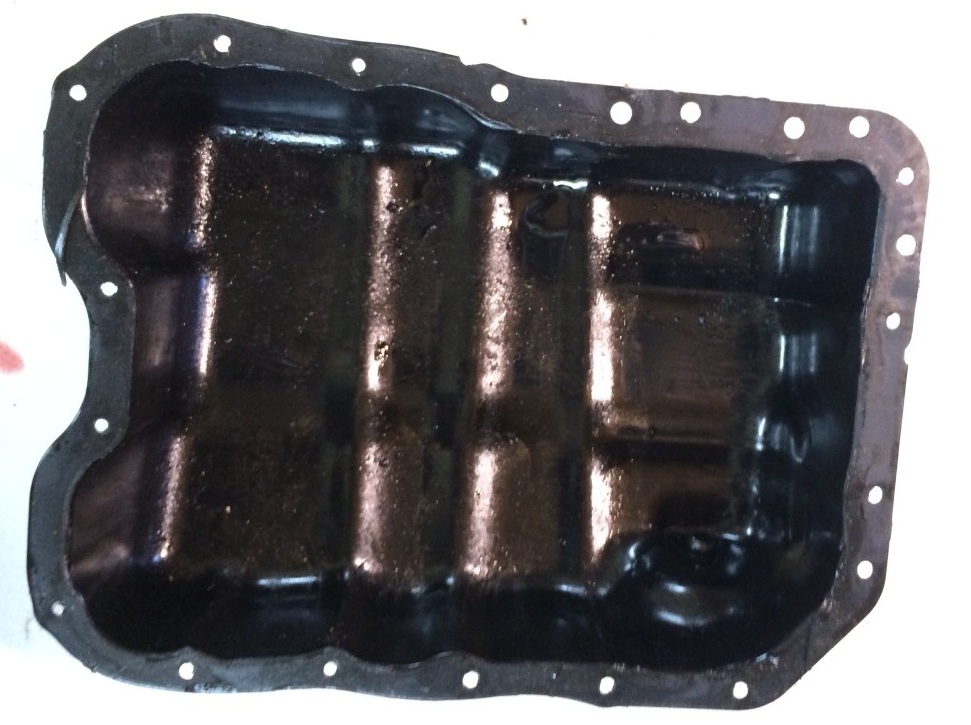

10. Снимите масляный поддон Аутлендер ХЛ (первые два фото – двигатель 4B12/4B11, третье фото – двигатель 6B31).

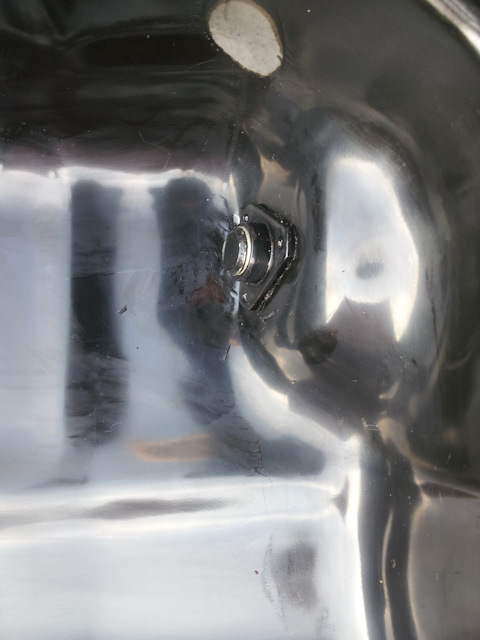

11. Проверьте масляный поддон на отсутствие трещин.

12. Проверьте фланец масляного поддона (поверхность для нанесения герметика) на отсутствие повреждения и деформации. Исправьте по возможности или замените поддон.

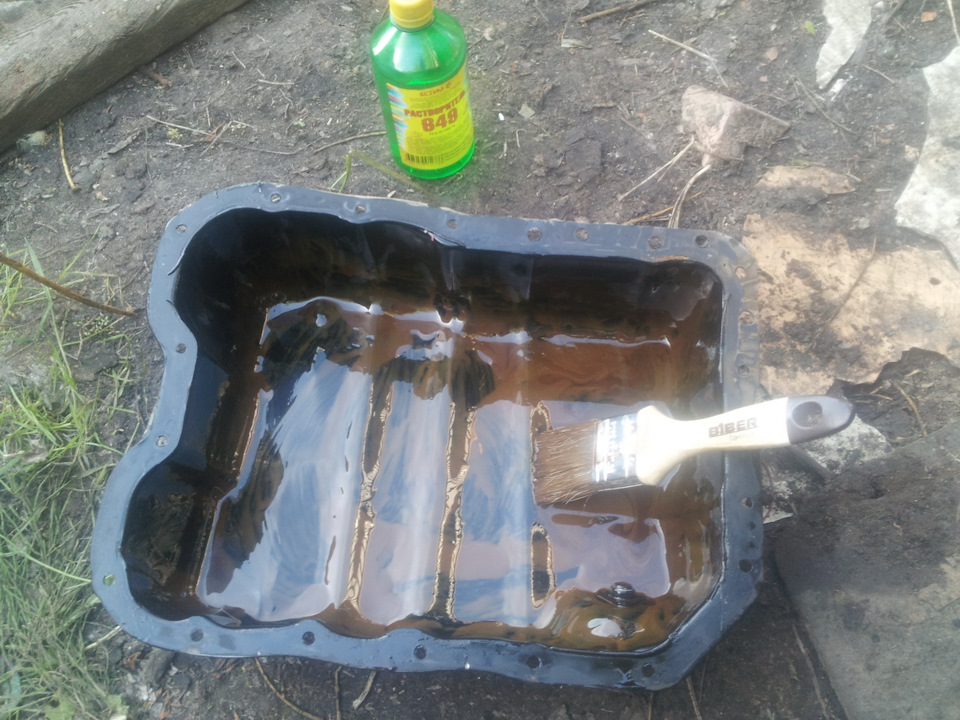

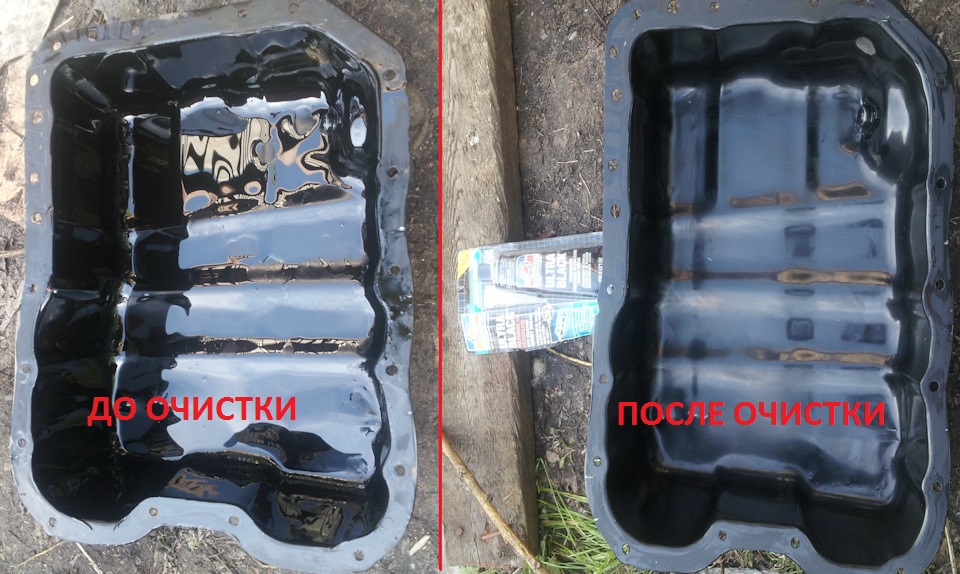

13. Очистите привалочные поверхности картера и фланца масляного поддона от остатков старого герметика. После очистки обезжирьте поверхности для нанесения герметика. Также очистите поддон от масляных отложений.

Примечание:

Обезжиривание необходимо для лучшей адгезии герметика к указанным деталям.

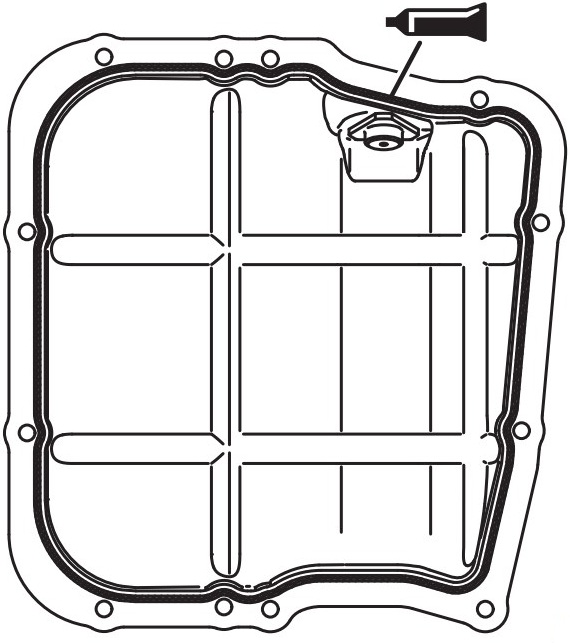

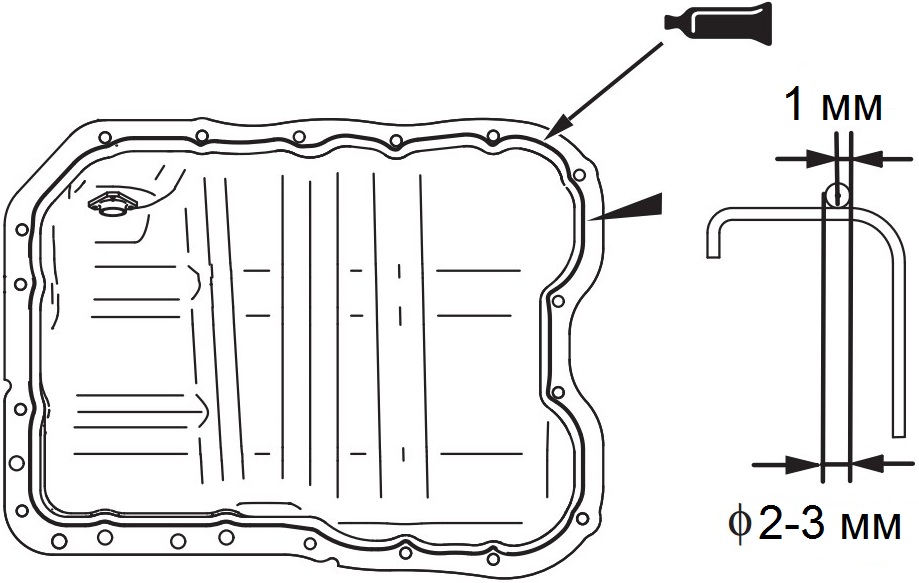

14. Нанесите герметик непрерывной полоской диаметром 2-3 мм по всему фланцу масляного поддона (первые два фото – двигатель 4B12/4B11, третье фото – двигатель 6B31).

Примечание:

Не наносите избыточное количество герметика, поскольку при затягивании болтов герметик может попасть во внутрь поддона.

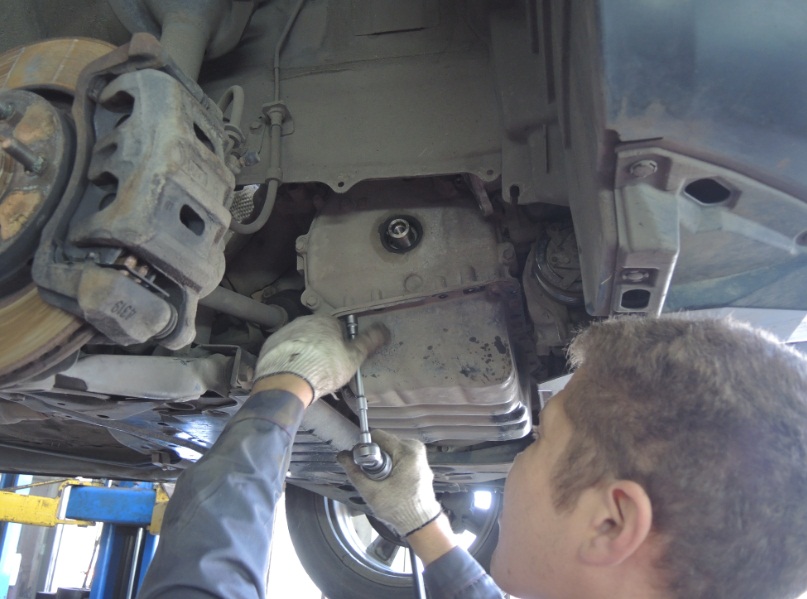

15. Установите и закрепите масляный поддон в течение 3-5 минут после нанесения герметика. Затягивайте болты крепления масляного поддона постепенно (в несколько приемов) и в диагональной последовательности (для двигателей 4B12/4B11). Для двигателя 6B31 схема затяжки болтов приведена на втором фото ниже.

Примечание:

Моменты затяжки болтов двигателя 4B12: М6 – 10 ± 2 Н·м; М8 – 29 ± 2 Н·м.
Моменты затяжки болтов двигателя 6B31: 10 ± 2 Н·м.
После установки масляного поддона подождите не менее часа перед заливкой моторного масла в двигатель.

16. Установите новое уплотнительное кольцо сливной пробки поддона двигателя в направлении, указанном на рисунке ниже, и затяните сливную пробку моментом 39 ± 5 Н·м.

17. (двигатели 4B12/4B11) Установите компрессор кондиционера и электромагнитную муфту в сборе на двигатель, затяните болты крепления номинальным моментом 23 ± 6 Н·м в последовательности, указанной на рисунке ниже (для наглядности показано на снятом двигателе).

18. (двигатели 4B12/4B11) Установите ремень привода вспомогательных агрегатов.

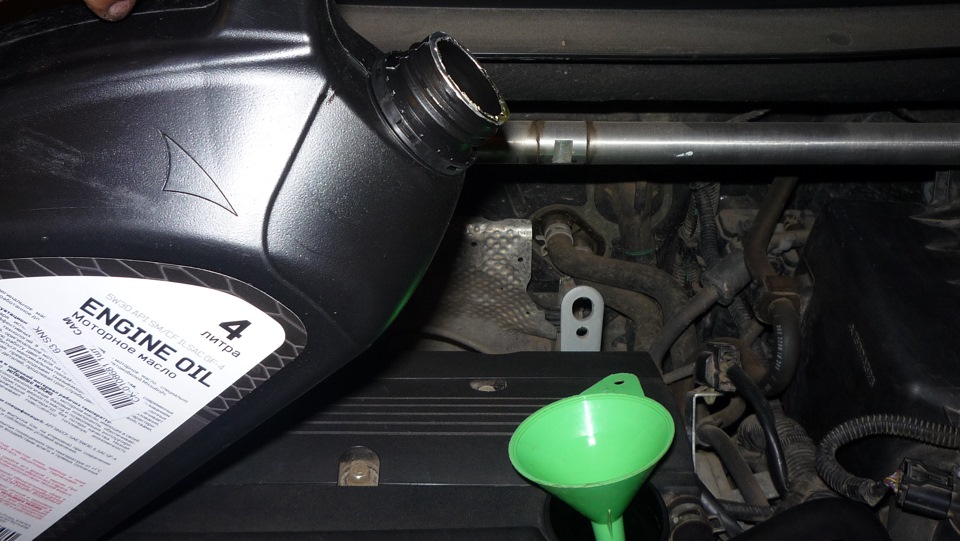

19. Залейте масло в двигатель Аутлендер ХЛ, отвернув пробку в крышке головки блока цилиндров.

20. Установите на место снятые брызговики моторного отсека.

21. Проверьте отсутствие утечек.
