Замена суппорта тормозного механизма переднего колеса Hyundai Accent MC

Инструменты:

• Балонный ключ
• Упоры под колеса «башмаки»
• Домкрат винтовой
• Опорные стойки
• Гаечный ключ рожковый 14 мм
• Гаечный ключ торцевой Г-образный 17 мм
• Отвертка плоская средняя
• Раздвижные плоскогубцы

Детали и расходники:

• Суппорт тормозного механизма переднего колеса
• Уплотнительные шайбы тормозного шланга
• Тормозная жидкость (типа DOT-4)

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

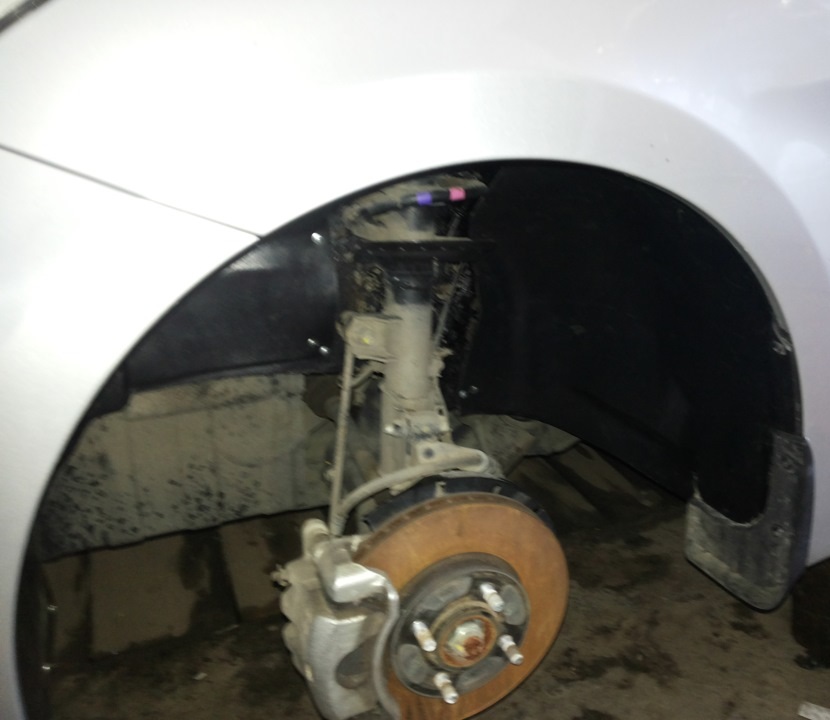

2. Ослабьте затяжку гаек крепления колес, приподнимите переднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

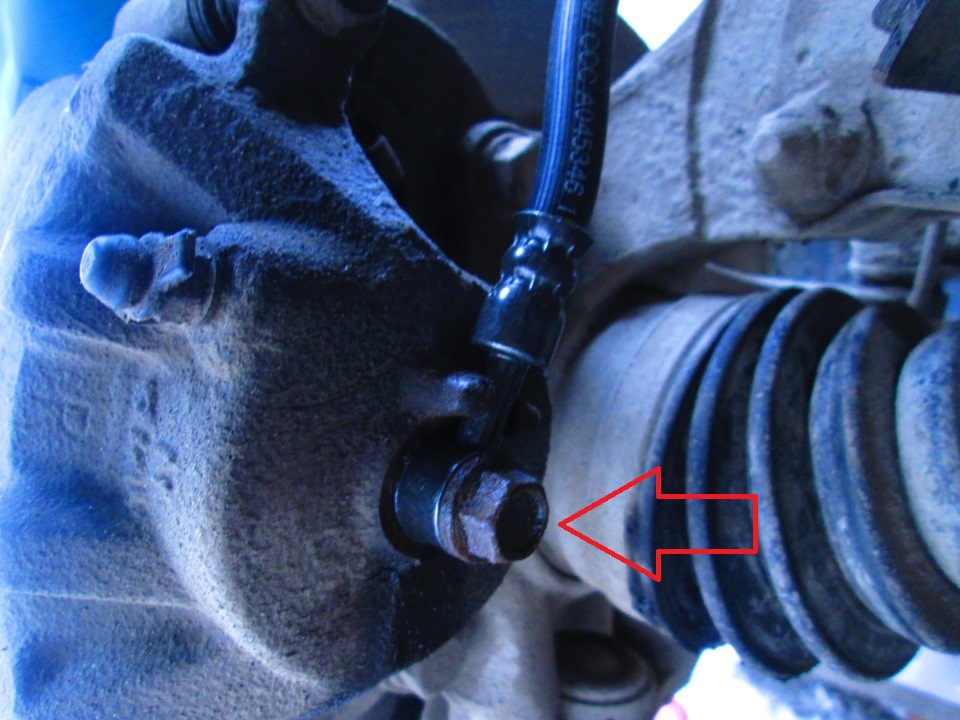

3. Выверните болт тормозного шланга и отсоедините от суппорта тормозной шланг.

Примечание:

Обратите внимание на две уплотнительные шайбы, расположенные с обеих сторон наконечника шланга. При сборке эти шайбы замените новыми.

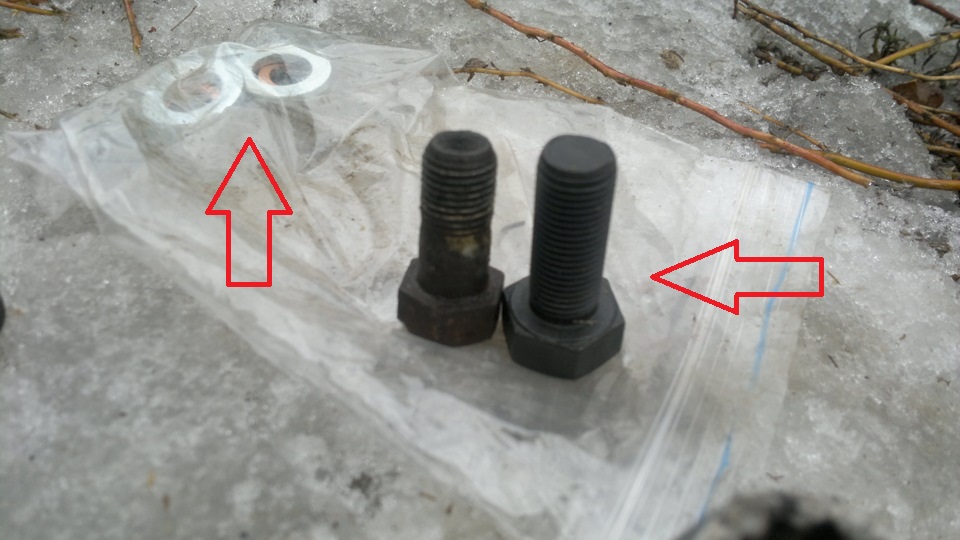

Старый и новый болт крепления шланга, и две уплотнительные шайбы.

ПРЕДУПРЕЖДЕНИЕ:

Проследите за тем, чтобы шланг не перекручивался при установке вдоль оси.

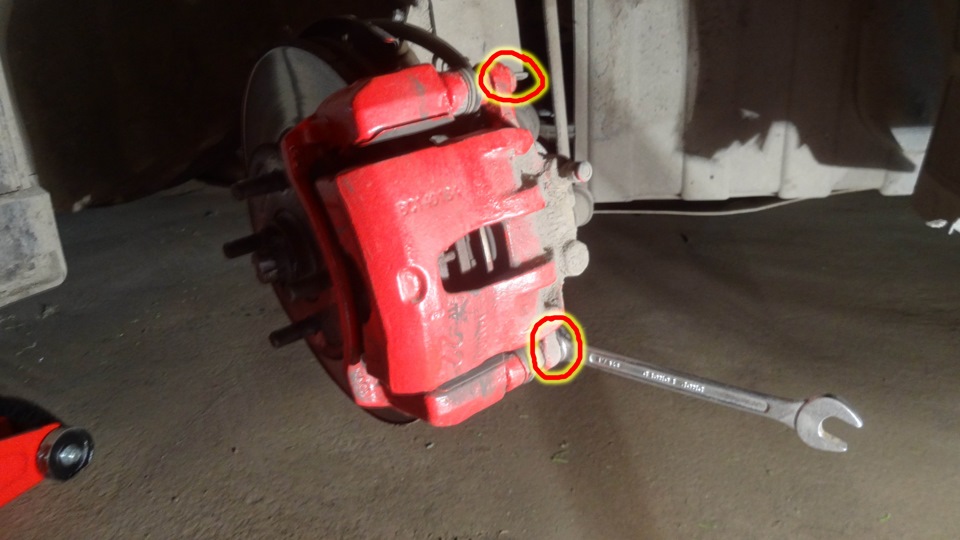

4. Ключом «на 14» отворачиваем нижний, и верхний болт крепления суппорта к направляющему пальцу, и снимите суппорт.

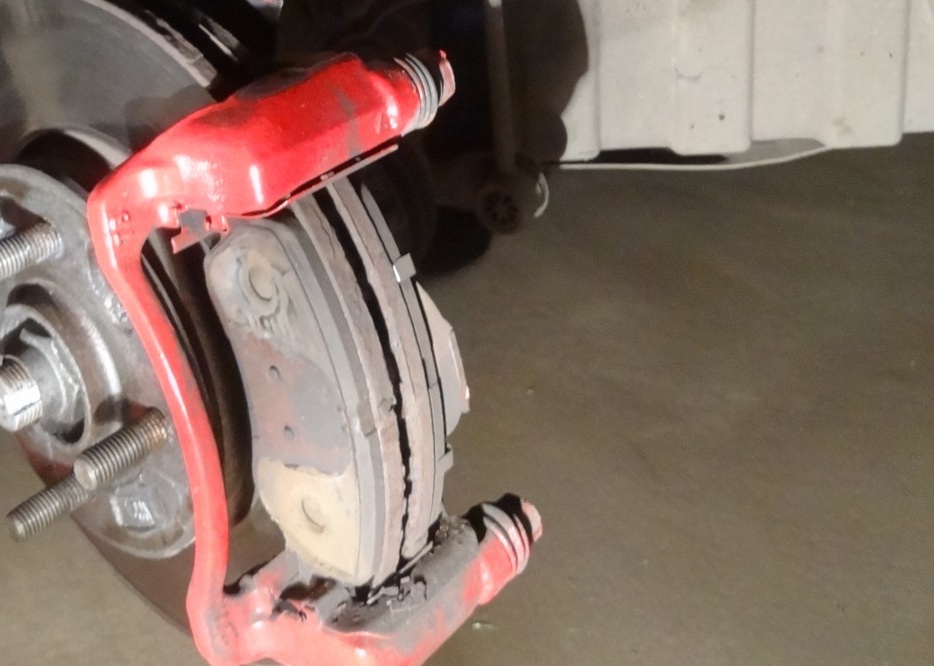

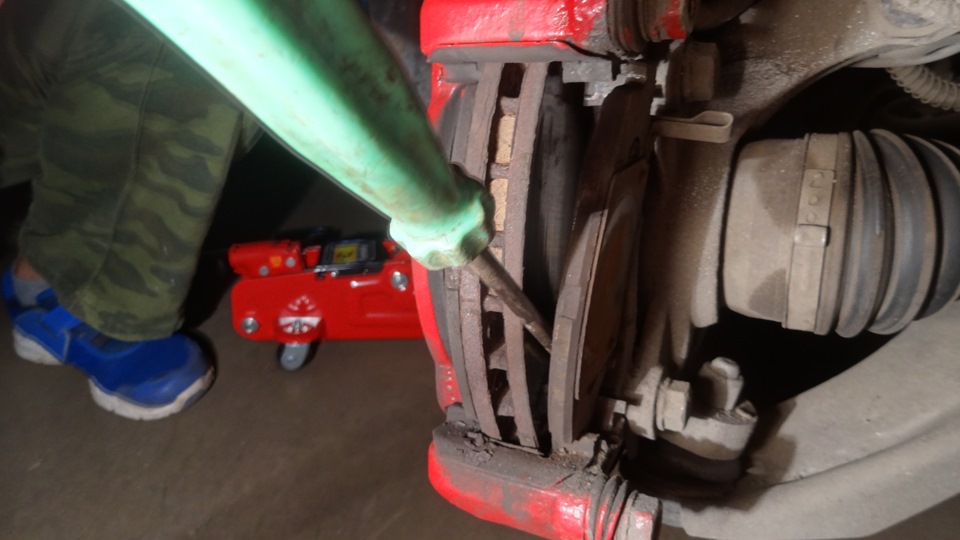

5. Вынимаем внутреннюю, а потом наружную колодку из направляющей тормозных колодок.

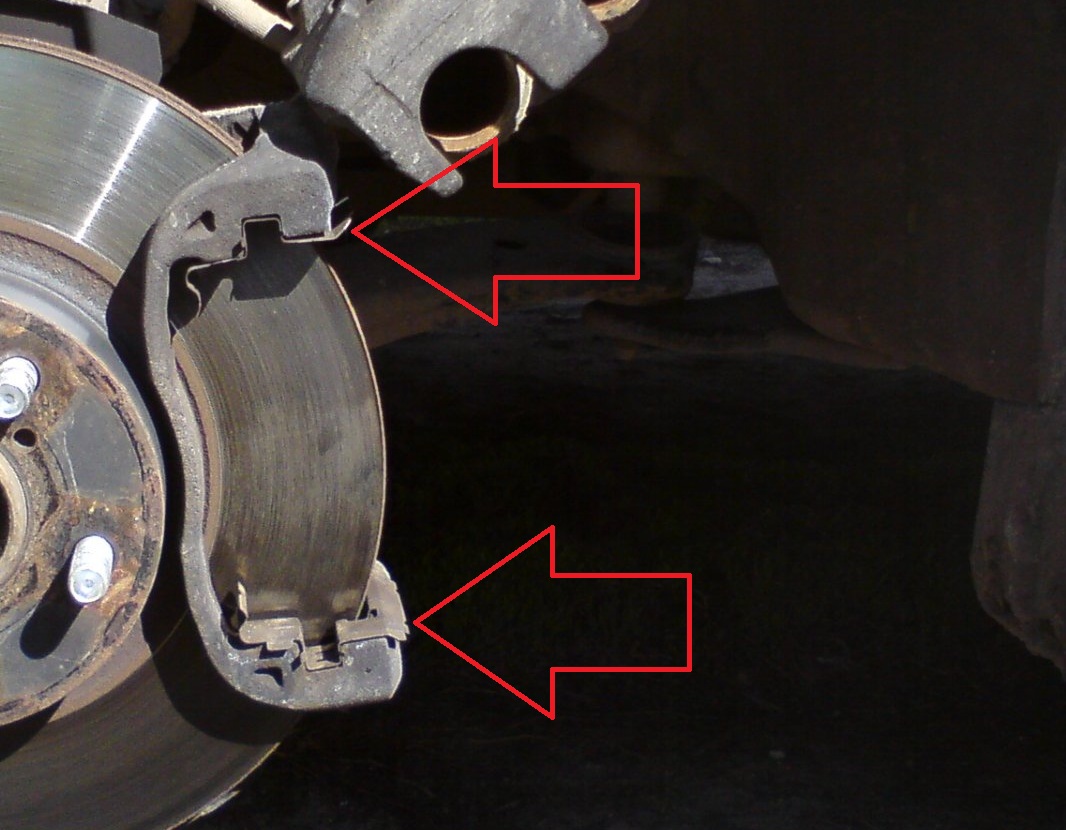

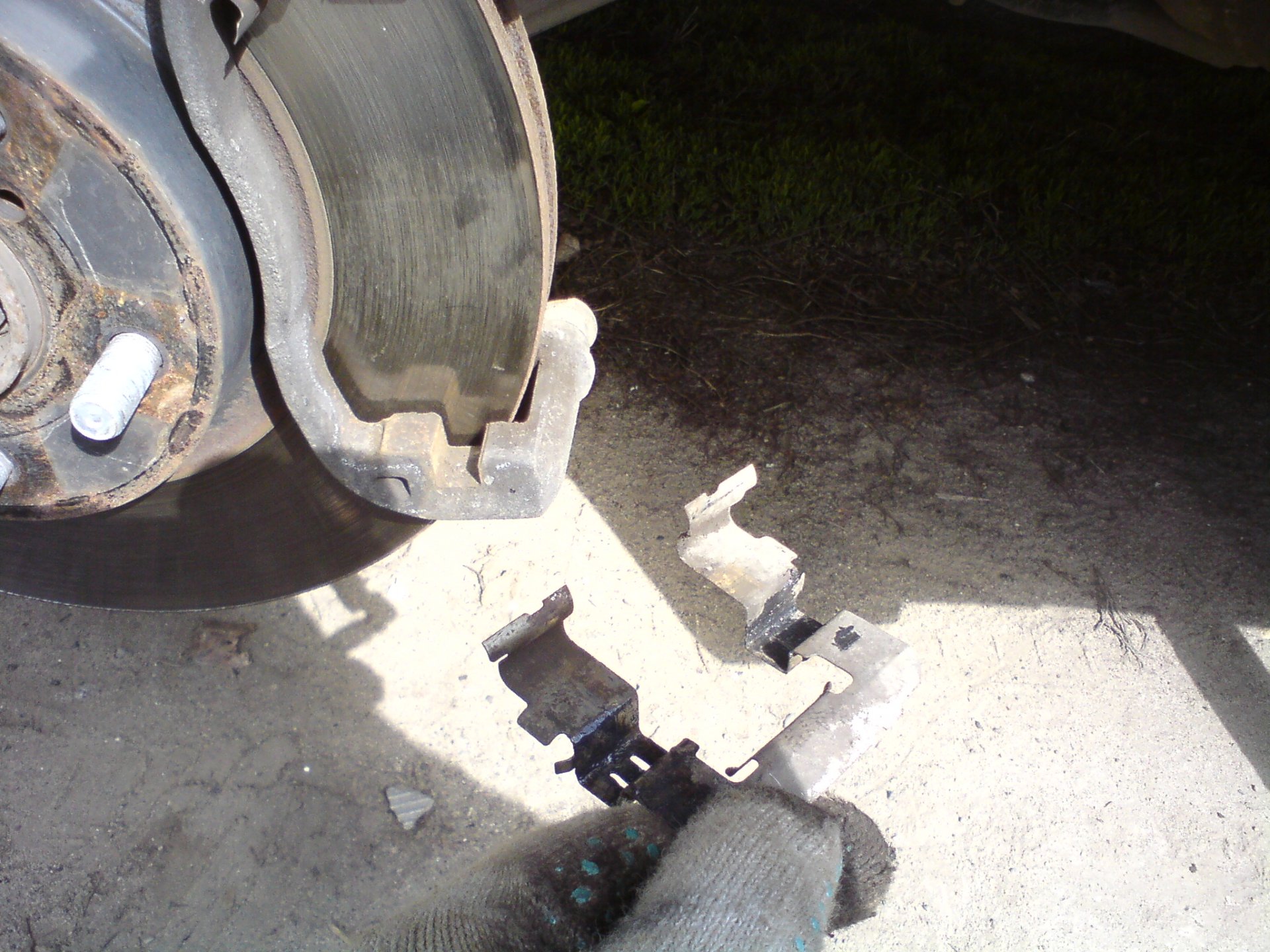

6. Поддев отвёрткой снимаем нижнюю и верхнюю направляющую пластину.

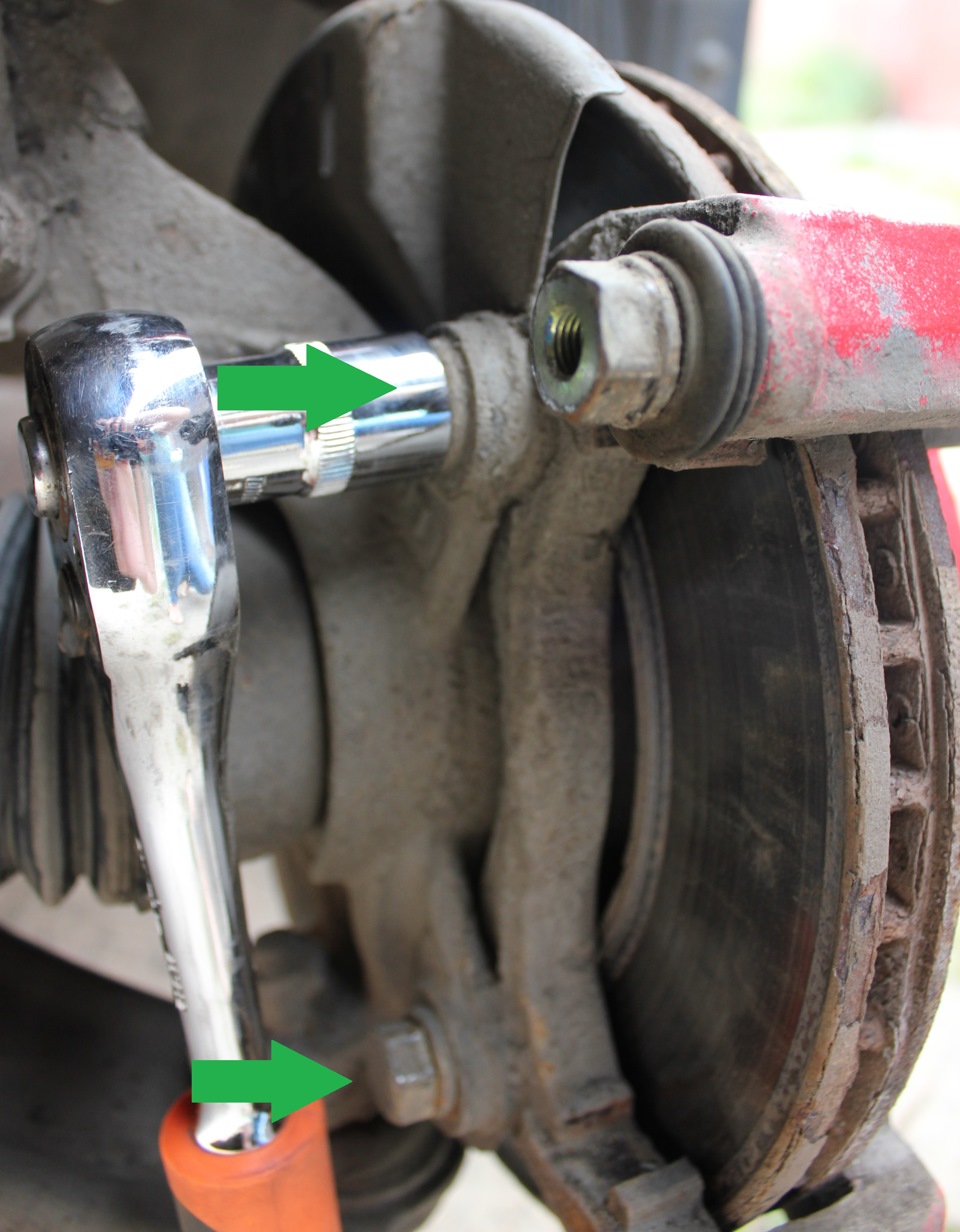

7. Выверните болты крепления суппорта тормозного механизма к поворотному кулаку, и снимите суппорт.

Примечание:

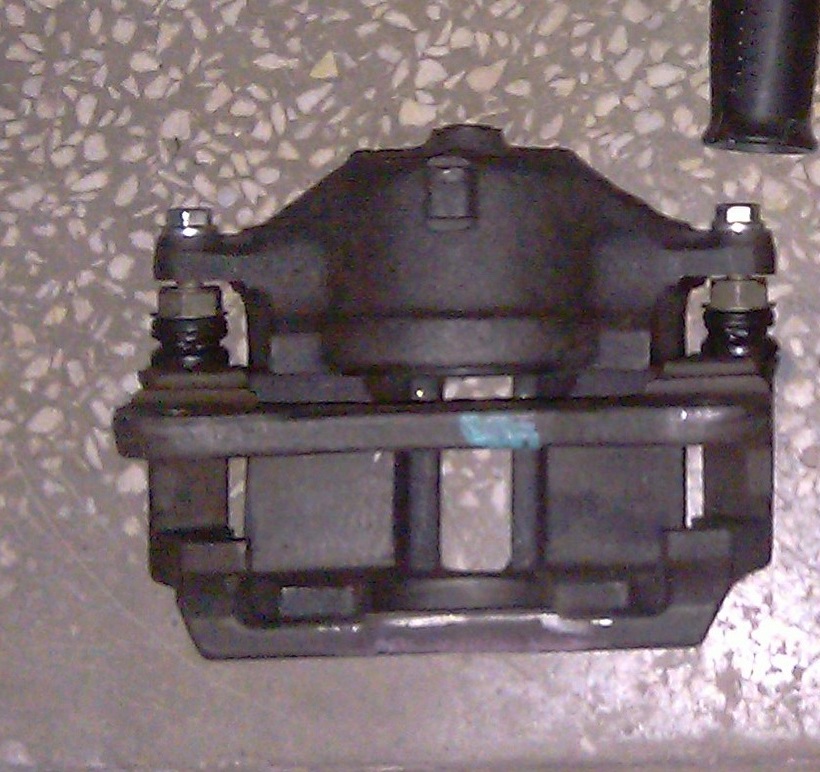

Снятый суппорт тормозного механизма переднего колеса.

8. Установите суппорт в порядке, обратном снятию.

Примечание:

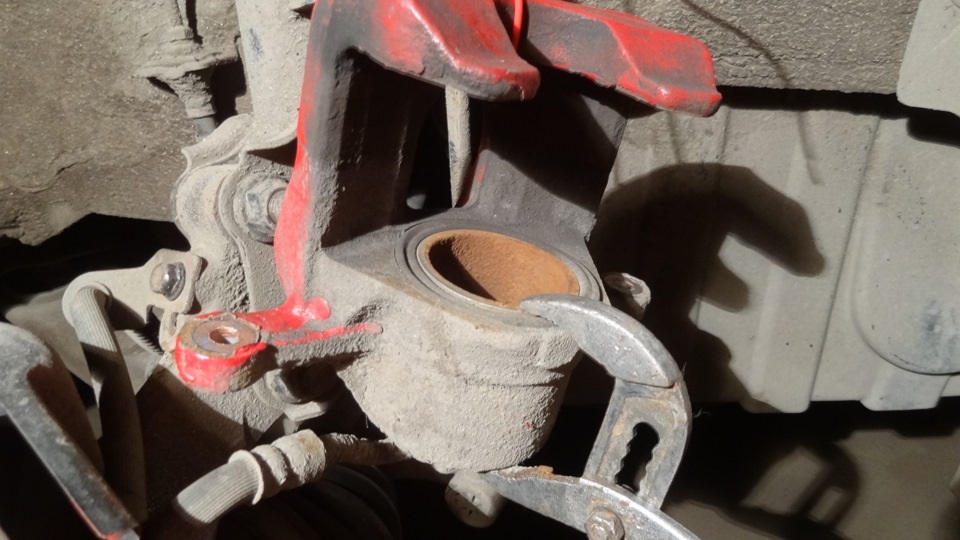

Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра. Для этого раздвижными пассатижами утапливаем поршень в цилиндр, стараясь не повредить пыльник.

9. Восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра, как описано здесь, и удалите воздух из системы, как описано здесь.
