Установка поршня первого цилиндра в положение ВМТ такта сжатия Hyundai Santa Fe

Вам потребуются: торцовые головки «на 10», «на 13», ключи «на 10», «на 17»,«на 22».
Поршень 11го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при проведении работ, связанных со снятием цепи привода газораспределительного механизма, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.
Выставляйте ВМТ по меткам на шкивах впускных распределительных валов (при установке по меткам на шкиве коленчатого вала поршень 11го цилиндра может находиться как в ВМТ такта сжатия, так и в ВМТ такта выпуска).
1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя», с. 67).
2. Снимите правое переднее колесо.
3. Снимите правый брызговик двигателя (см. «Снятие и установка защиты картера и брызговиков двигателя», с. 67).
ПРИМЕЧАНИЕ
Дальнейшие операции по установке поршня 1го цилиндра в положение ВМТ такта сжатия для наглядности показаны на снятом с автомобиля силовом агрегате.

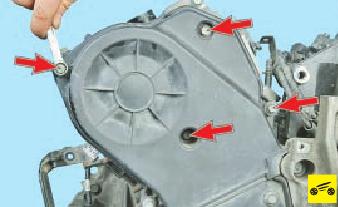

4. Выверните четыре болта крепления…

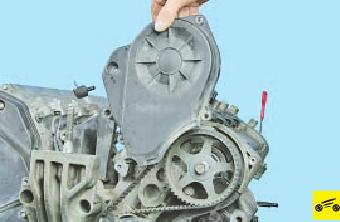

5. …и снимите переднюю крышку ремня привода газораспределительного механизма.

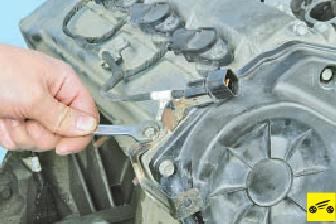

6. Выверните болт крепления кронштейна жгута проводов…

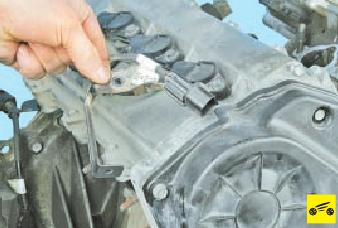

7. …и отведите кронштейн в сторону.
8. Выверните четыре болта крепления…

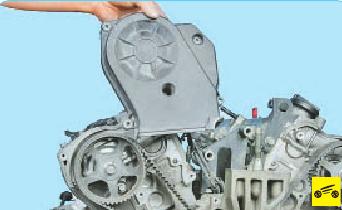

9. …и снимите заднюю крышку ремня привода газораспределительного механизма.

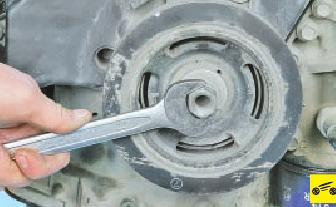

10. Проворачивайте коленчатый вал за болт крепления шкива коленчатого вала…

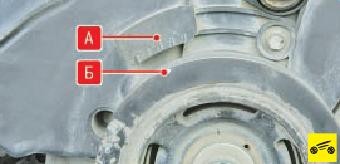

11. …до совмещения метки А на нижней крышке ремня привода газораспределительного механизма с меткой Б на шкиве коленчатого вала.

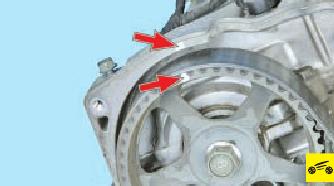

12. Проверьте совмещение меток на шкивах распределительных валов выпускных клапанов с метками на крышках головок блока цилиндров. Если метки не совмещены, проверните коленчатый вал по часовой стрелке на 360°.
Источник: Руководство по эксплуатации Hyundai Santa Fe, издательство "Третий рим", ст.72
