Установка парктроника на 4 датчика в задний бампер.

Всем еще раз доброго времени суток!
Продолжаем апгрейд поло седан!
В планах после замены бампера поставить 8 датчиков!

Все мы быстро привыкаем к комфорту, и я тому не исключение! Хоть поло и не большая машина, но отсутствие парктроников и камеры негативно сказывается неудобством при парковке! Решено было это исправить!
Был приобретен комплект парктроников на 4 датчика!
Ну и приступаем к интеграции:

Тот самый комплект.

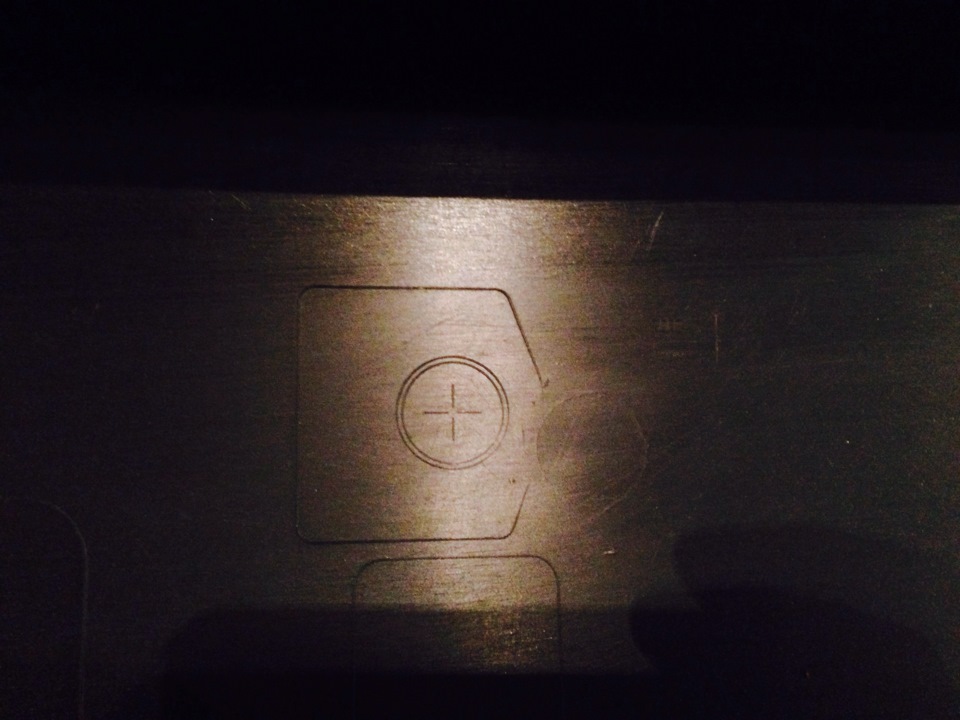

Для установки нам необходимо снять задний бампер. На всех бамперах есть разметка под крепления датчиков и для того, чтобы нарезать дырки!

Далее берем специальный инструмент и режем дырки!

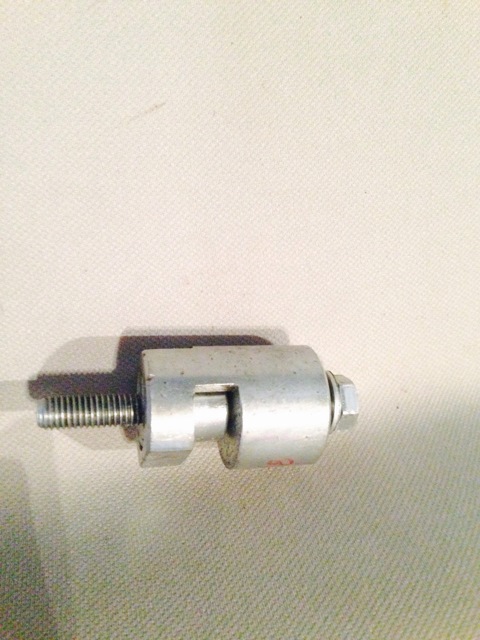

Тот самый инструмент.

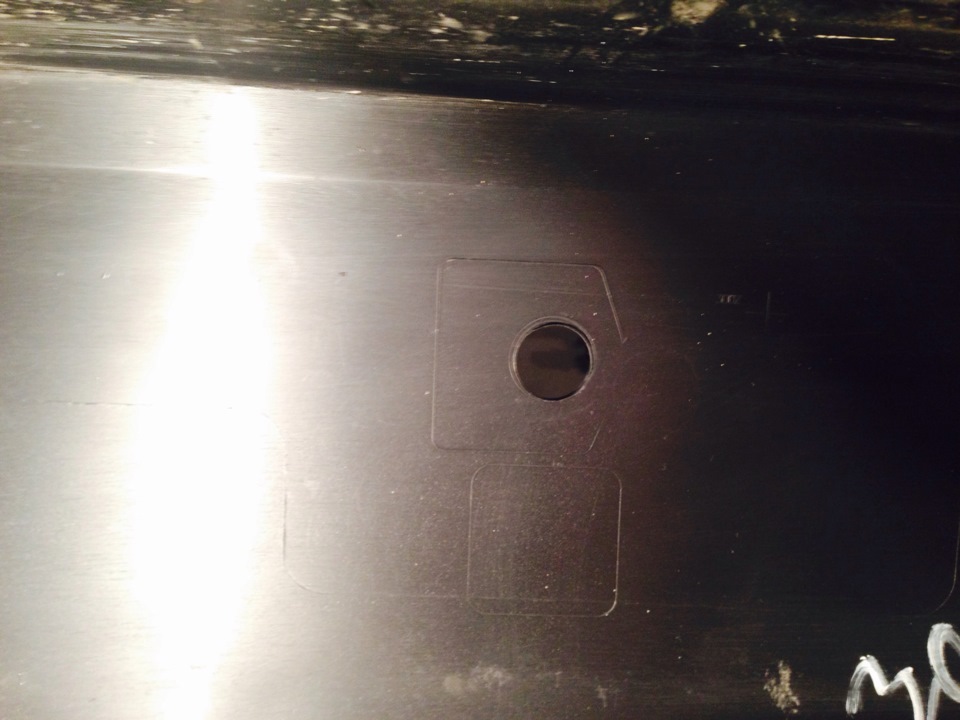

Дырки готовы.

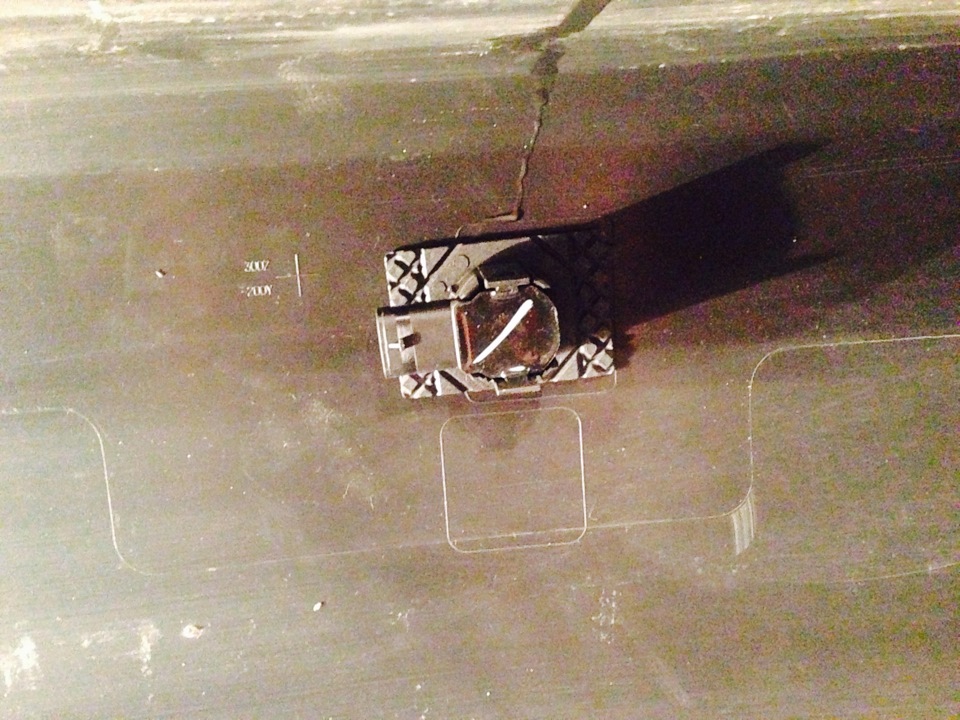

Теперь устанавливаем кронштейны и датчики!

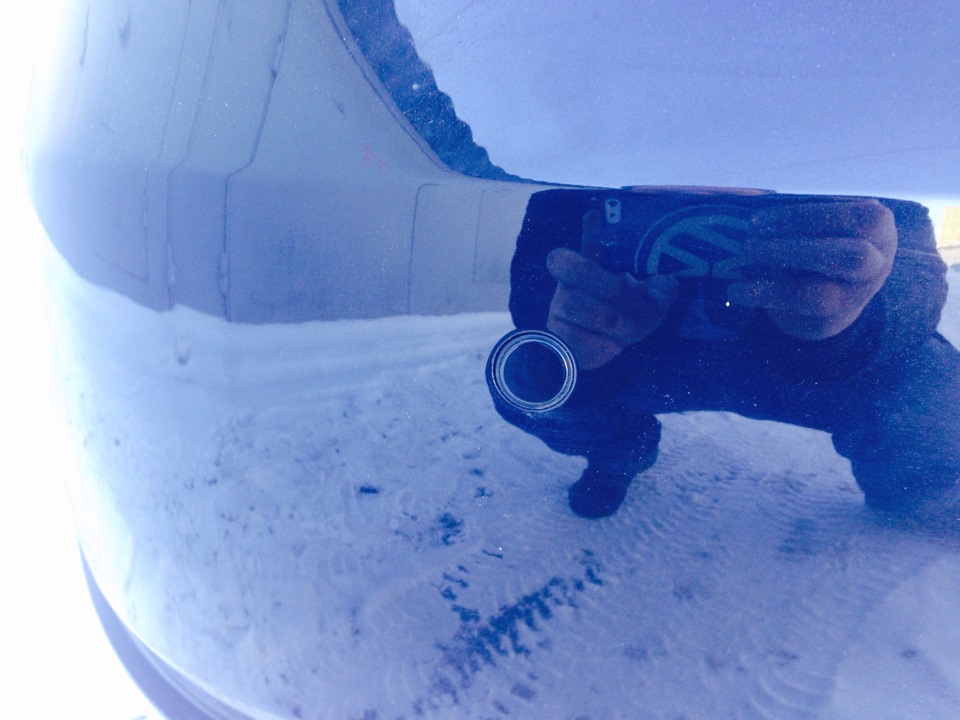

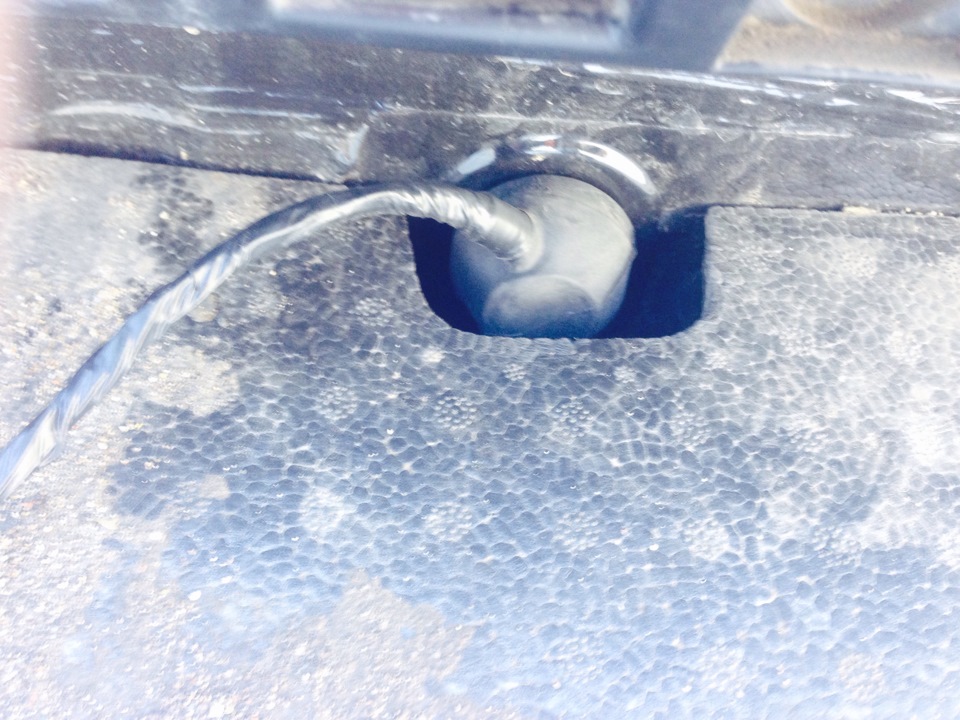

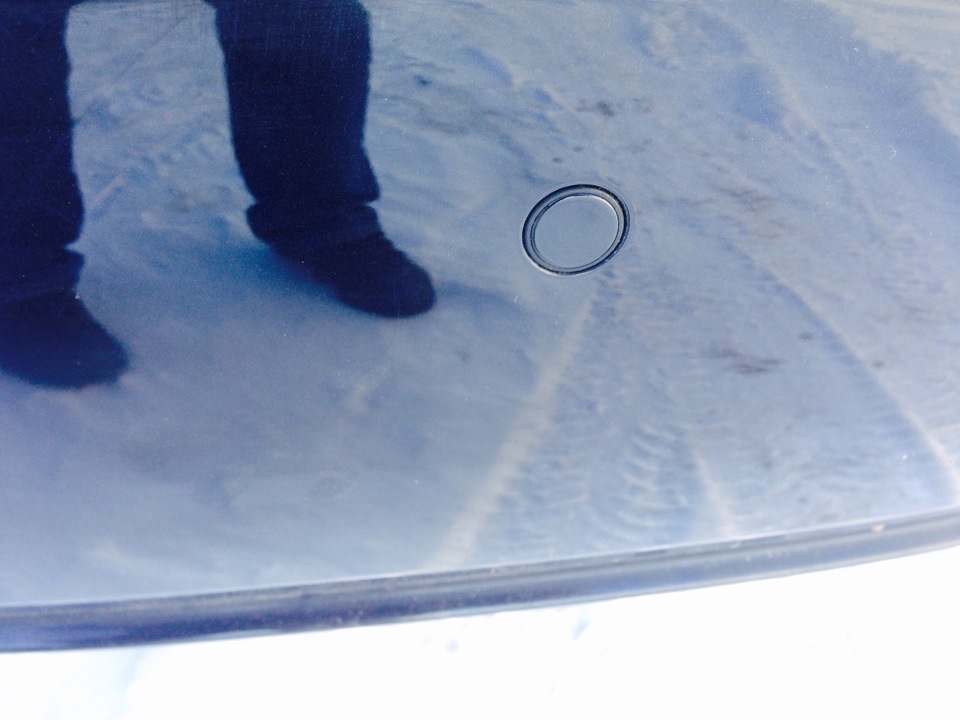

Кронштейн и датчик на своем месте.

Далее переходим к установке жгута. Для этого демонтируем заклушку в задней панели и вкладываем жгут!

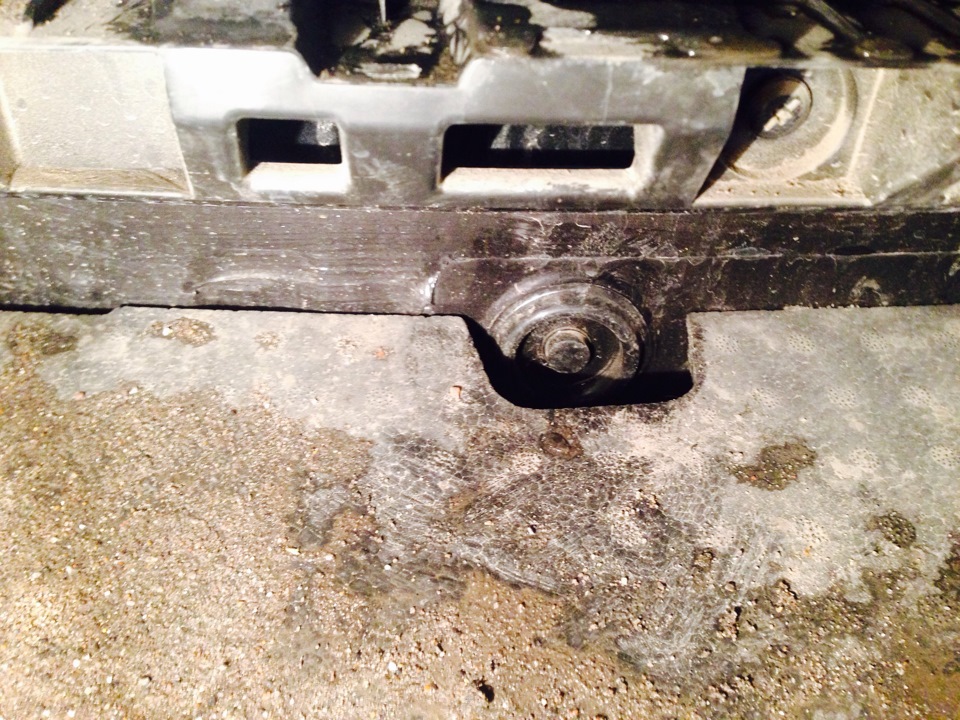

Заглушка, которую нужно демонтировать.

Жгут бампера занял свое место.

Далее устанавливаем бампер обратно и перебираемся в багажник!
Жгут бампера, который втянули в багажник прокладываем по родной проводке до верха задней левой арки колеса.

Жгут бампера.

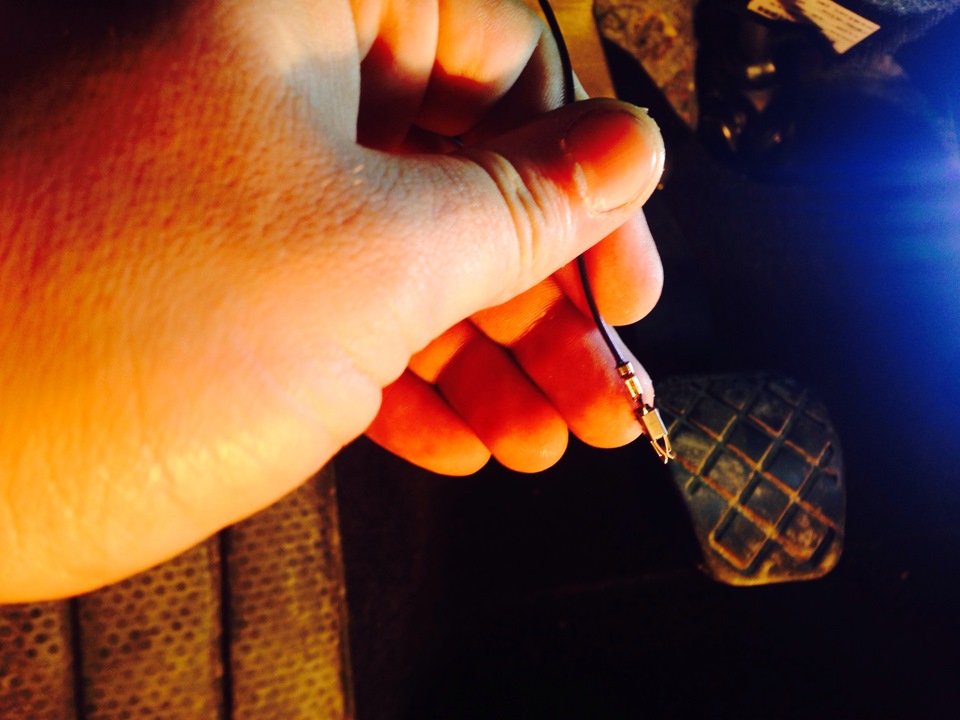

Далее я немного нарастил проводку, поскольку комплект рассчитан на НВ.
Ну и потом в принципе стал перематывать и подгонять проводку по месту!

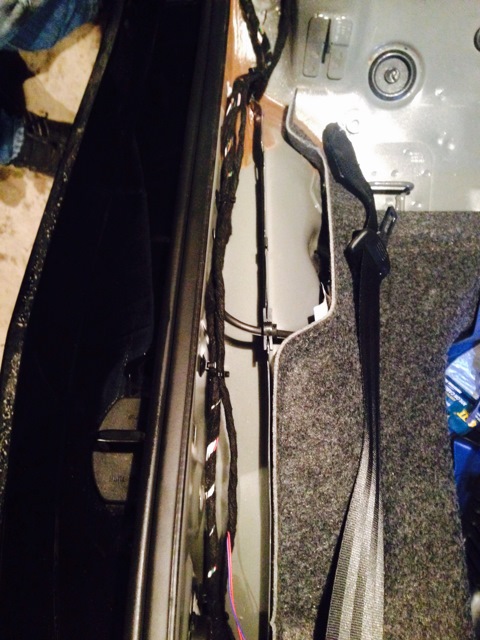

Тут уже перемотана проводка.

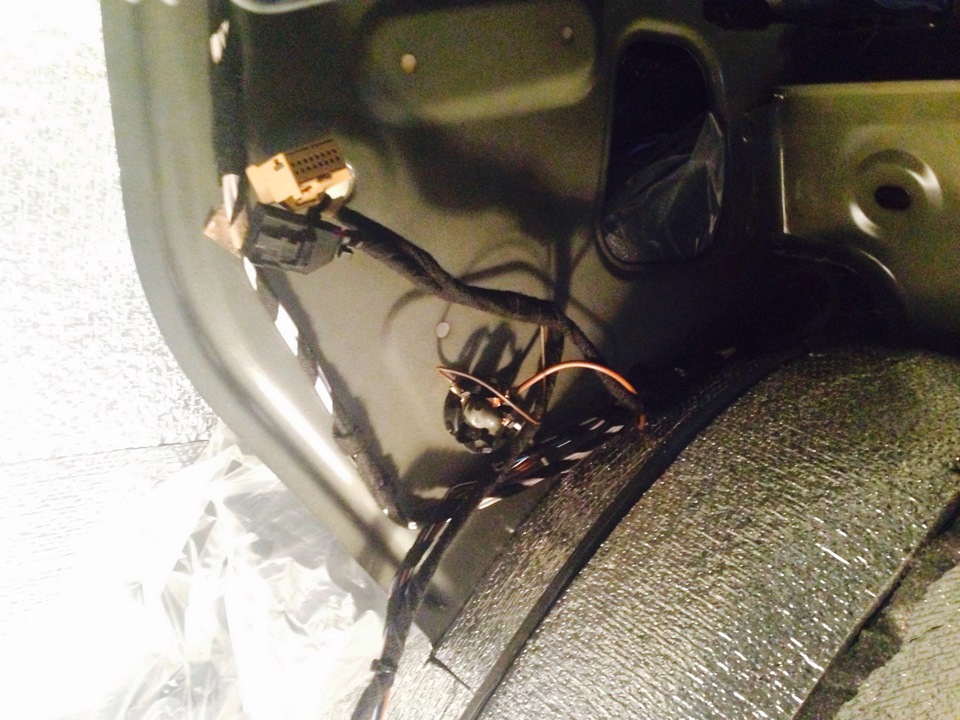

Сорри, забыл сфотографировать прикрепленный блок, он крепится в 2 монтажных отверстия, которые видны на фото!
Там же мы видим точку соединения с массой, куда и был прикреплен контакт.
Далее мы перебираемся в салон, где на задней левой арке нам нужно установить пищалку.

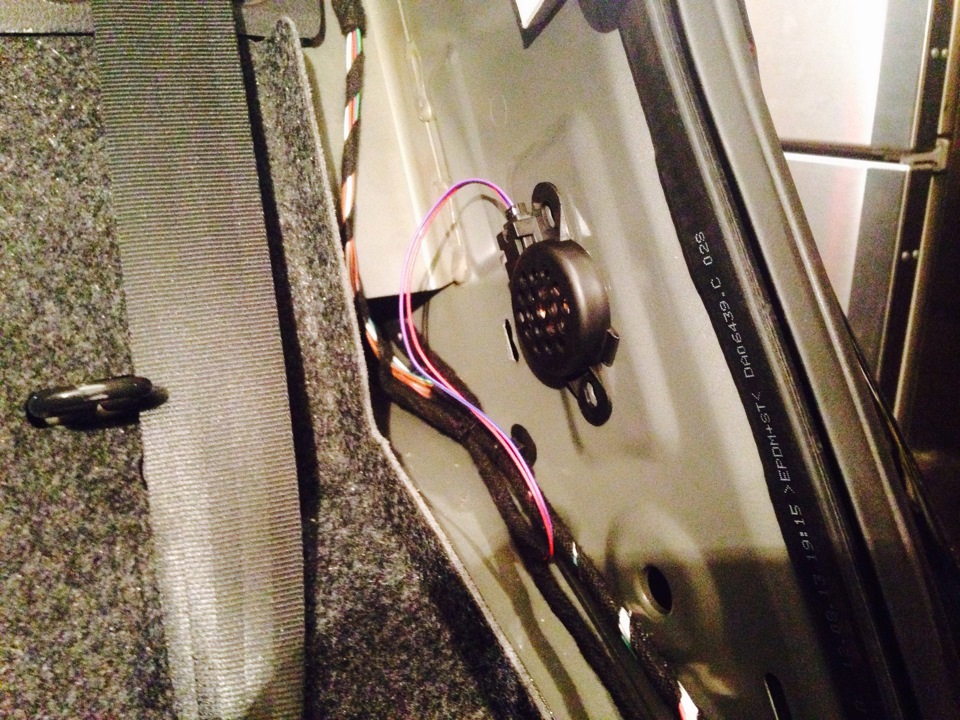

Пищалка заняла свое место.

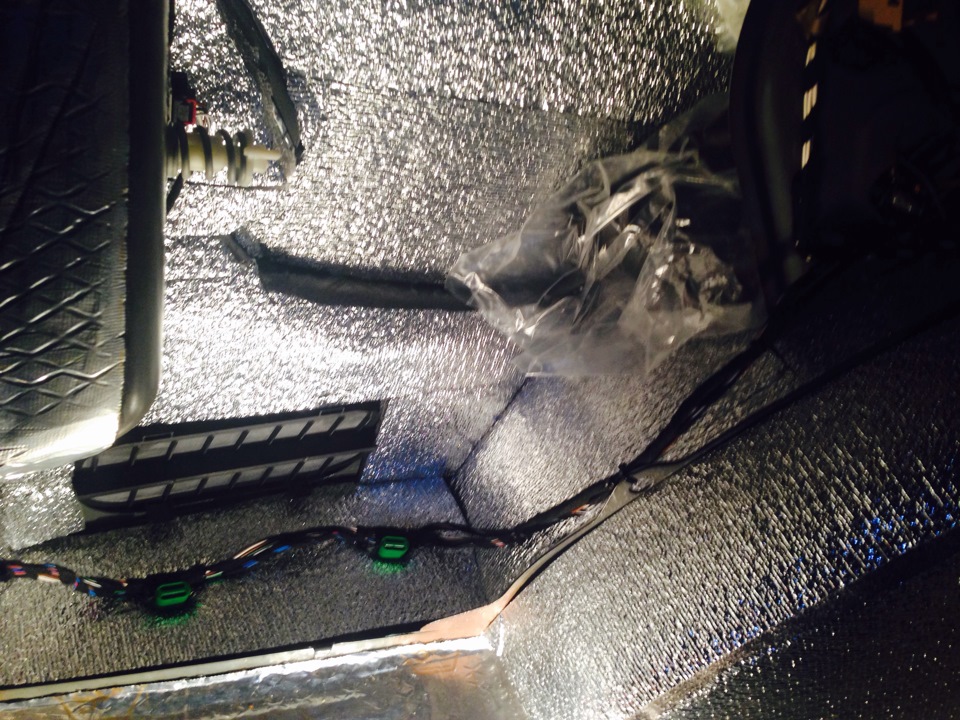

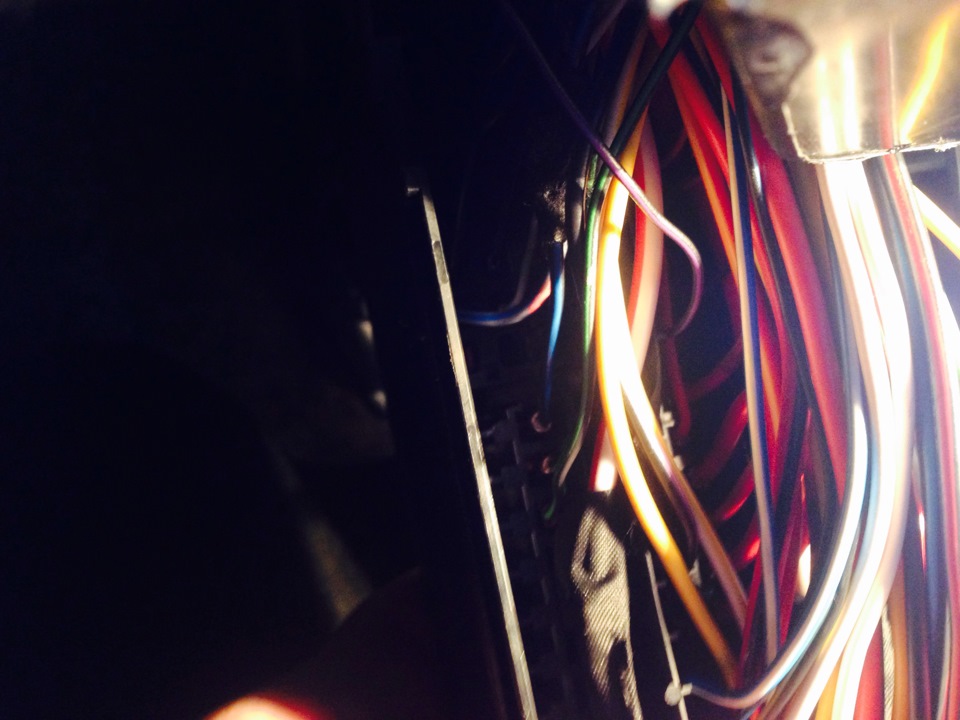

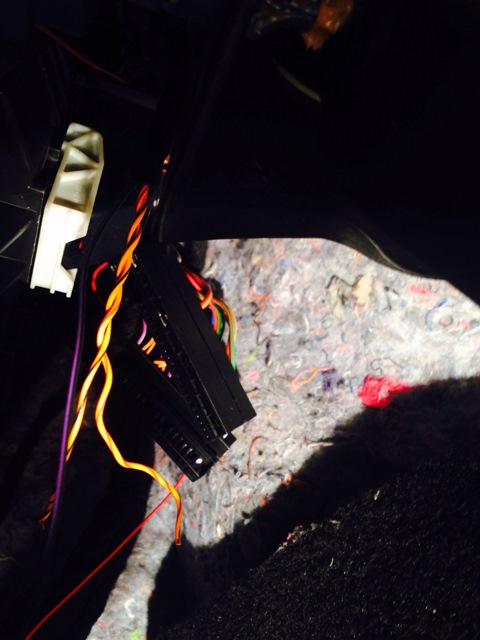

Далее по левому порогу прокладываем жгут. Его нужно провести до блока ВСМ (туда нужно завести КАН-шину) и к блоку предохранителей (туда нужно завести плюсовой контакт!
