Снятие вентилятора отопителя Renault Logan 2004-2009 Бензин

Вентилятор отопителя снимаем для замены при выходе его из строя.
Снимаем панель приборов.

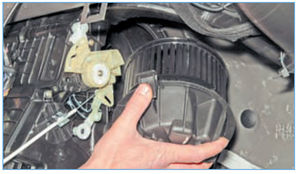

Нажав на пластмассовый фиксатор, поворачиваем вентилятор против часовой стрелки на четверть оборота…
…и вынимаем вентилятор из корпуса отопителя.

Сжав фиксаторы, отсоединяем колодку проводов от электродвигателя вентилятора…

…и снимаем вентилятор отопителя.

Вентилятор отопителя
Устанавливаем вентилятор отопителя в обратной последовательности.

Источник: http://wiki.zr.ru/Отопление_215-1_Ремонт_Logan_2005
