Снятие топливного модуля Хонда Цивик 2005 - 2011

Примечание:

Перед тем, как снять топливный модуль Хонда Цивик, сначала нужно будет снизить давление в системе питания двигателя и снять заднее сиденье.

Где находится топливный модуль на Хонде Цивик

Модуль топливного насоса установлен в топливном баке под задним сиденьем пассажира. Такое расположение снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения.

Снижение давления в системе питания Хонда Цивик

1. Выключите зажигание в салоне автомобиля.

2. Откройте капот и зафиксируйте его упором.

3. Головкой на 10 мм отсоедините провод от клеммы «минус» АКБ.

4. Поверните фиксатор против часовой стрелки, потяните вниз и снимите щиток рулевой колонки.

5. Начиная с левой стороны, вытяните из фиксаторов и снимите нижнюю часть панели приборов.

Так откроется доступ к блоку предохранителей салона.

6. Извлеките из монтажного блока синий предохранитель топливного насоса (№15).

7. Подсоедините обратно провод к клемме «минус» аккумуляторной батареи.

8. Запустите двигатель и дайте ему поработать до полной выработки топлива из рампы форсунок. После этого двигатель заглохнет.

9. Выключите зажигание. Теперь можно разъединять топливопроводы.

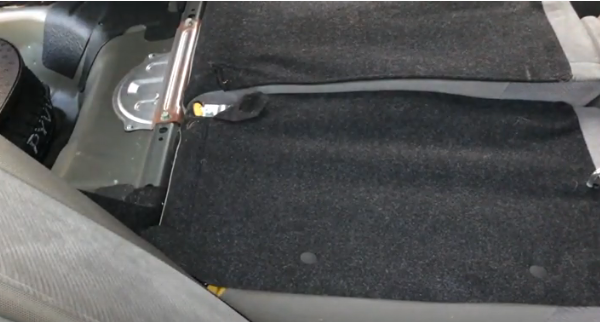

Снятие заднего сиденья Хонда Цивик

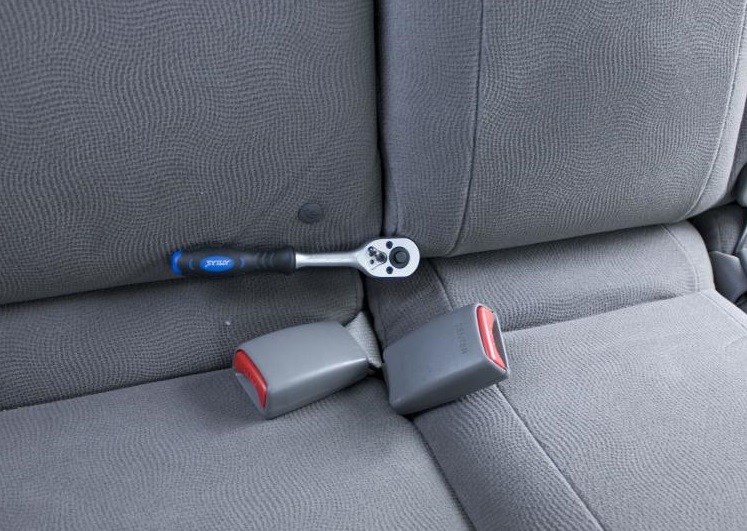

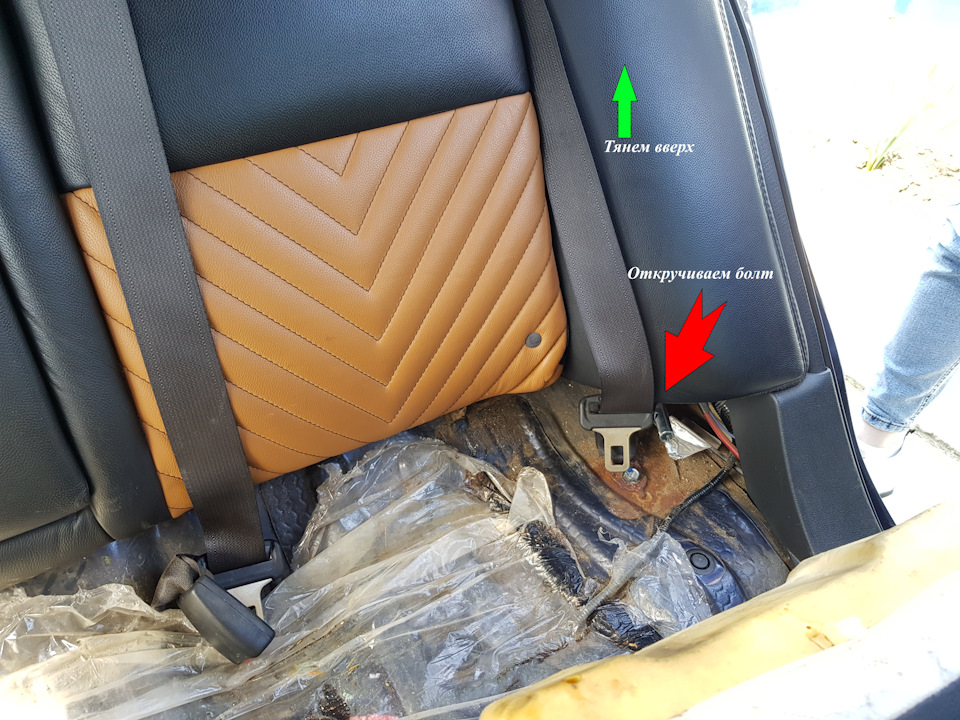

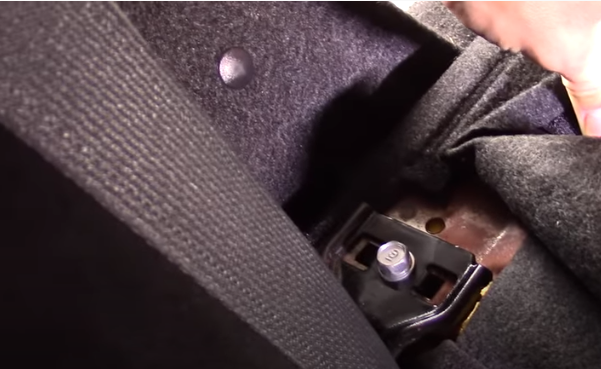

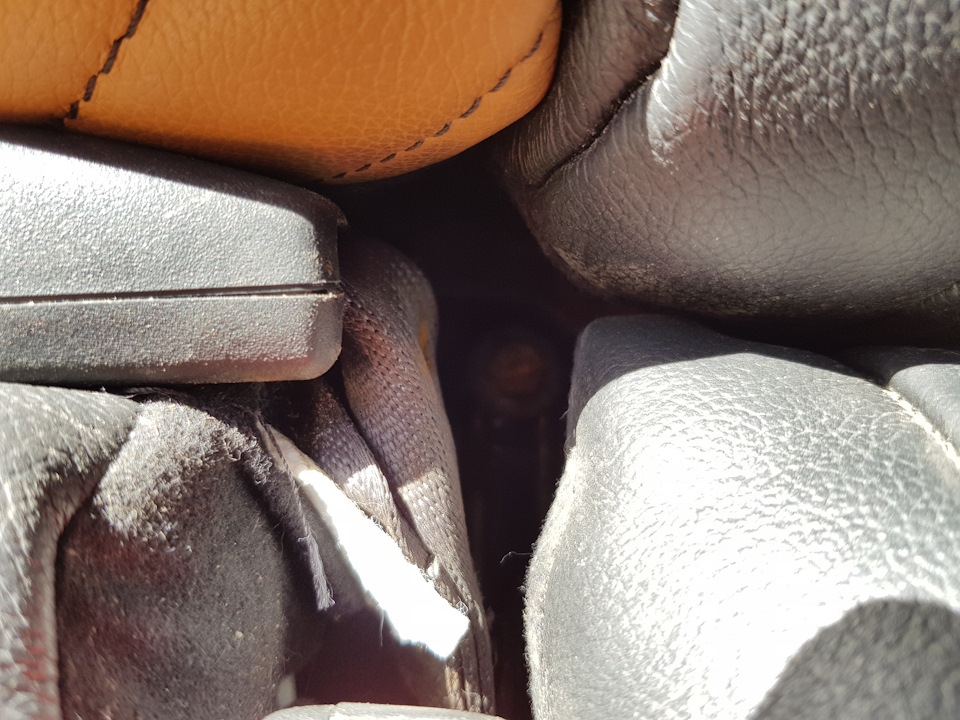

1. Найдите в центральной части, между подушкой и спинкой заднего сиденья, крепежный болт.

2. Головкой на 10 мм с удлинителем выверните болт.

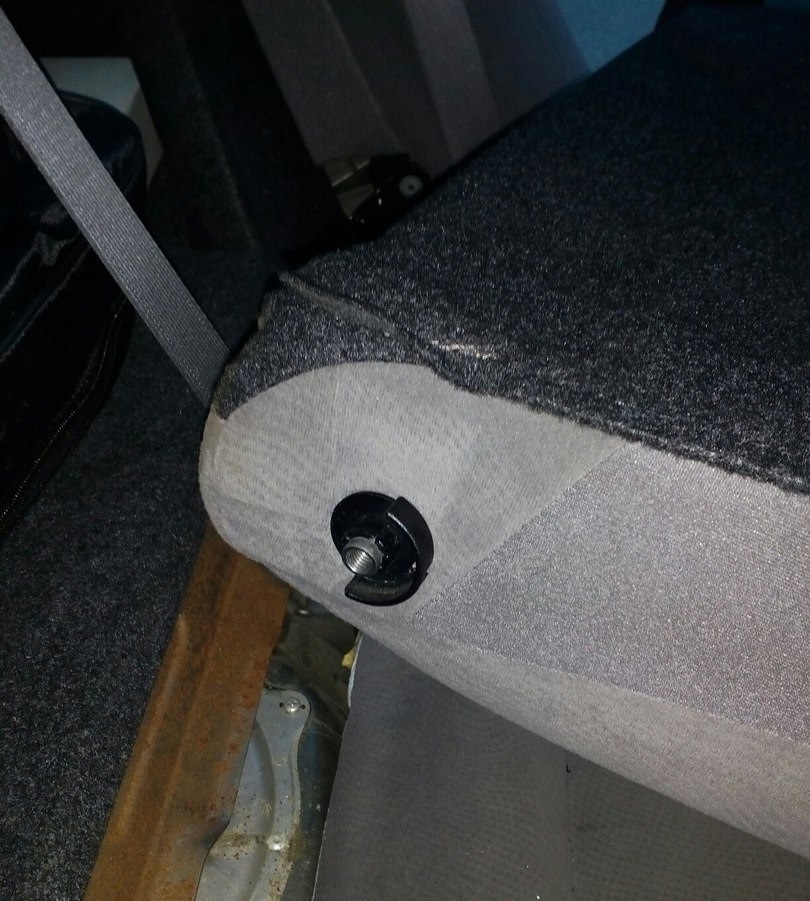

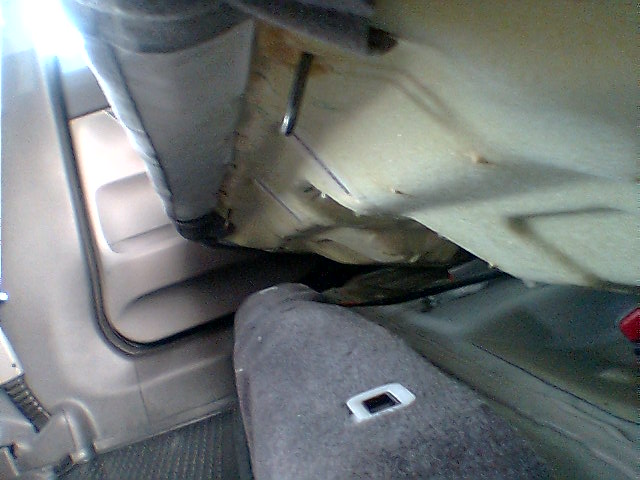

3. Потяните нижнюю часть заднего сиденья вверх и отсоедините скобы крепления на подушке от фиксаторов на кузове.

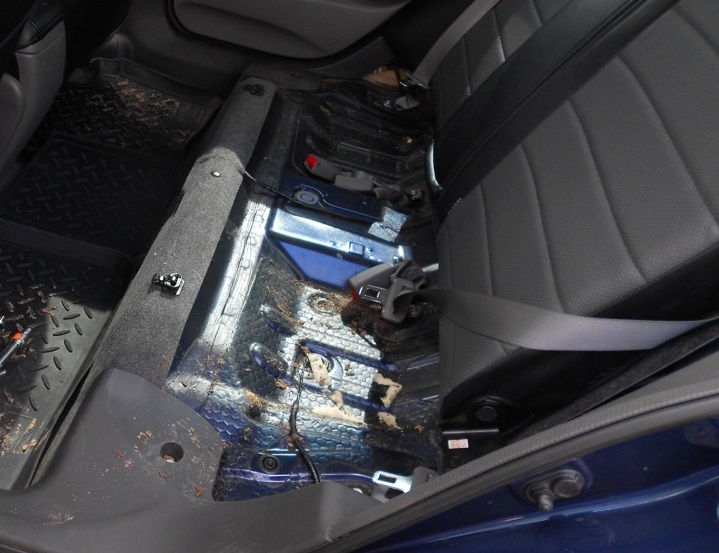

4. Потяните на себя и вытяните нижнюю часть заднего сиденья из салона автомобиля.

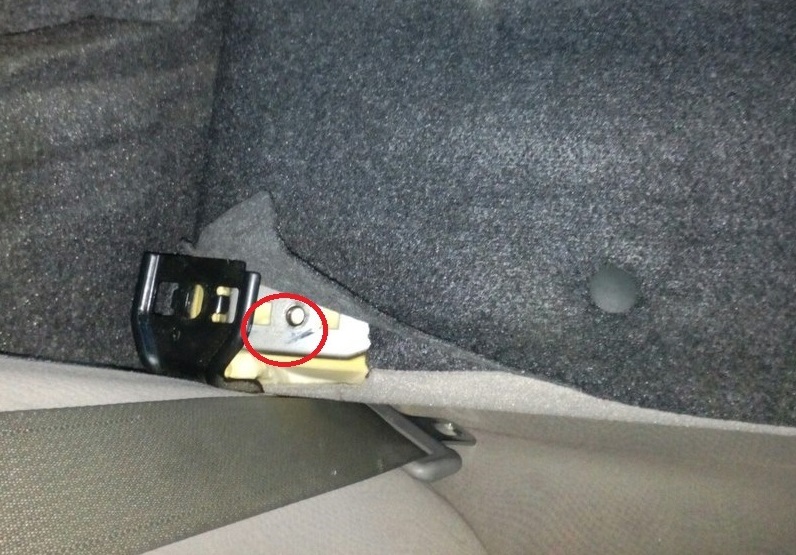

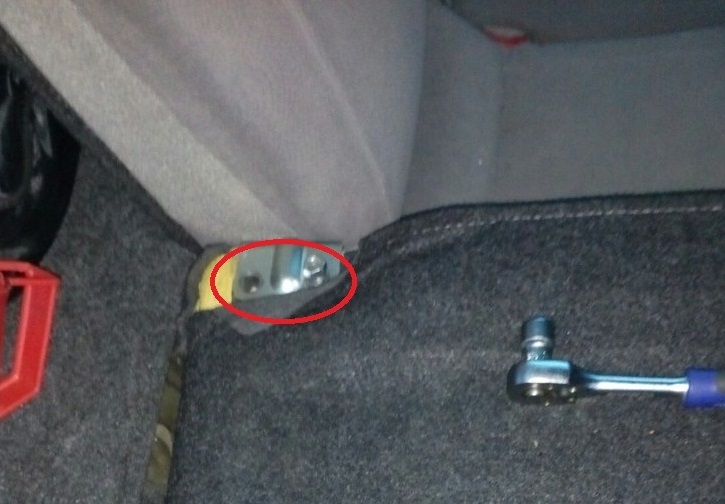

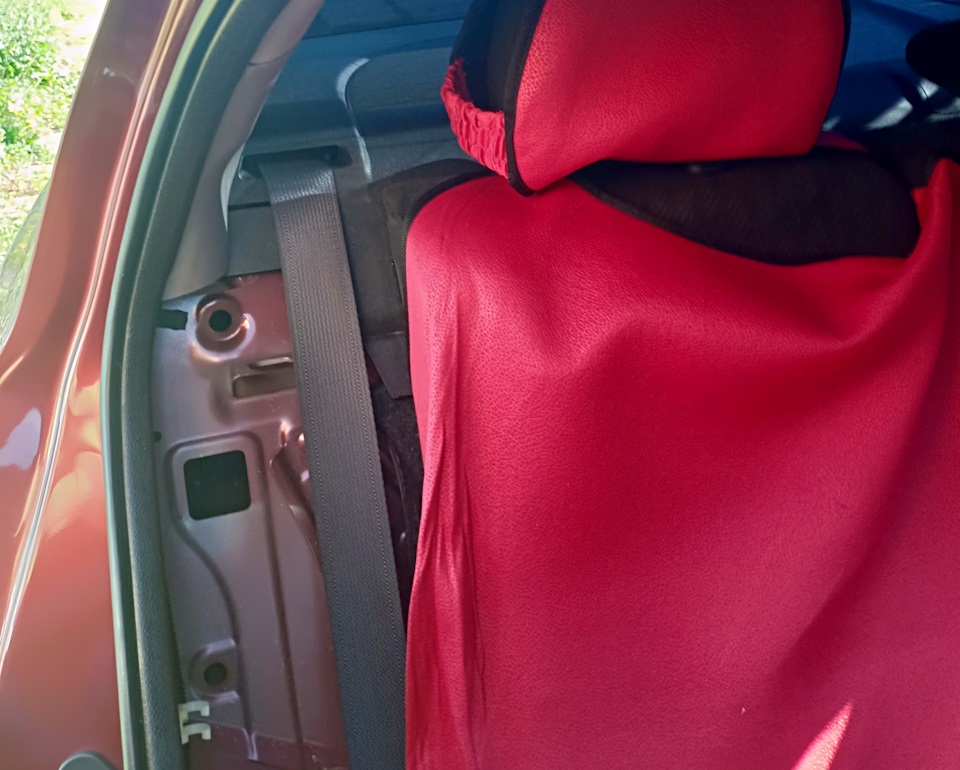

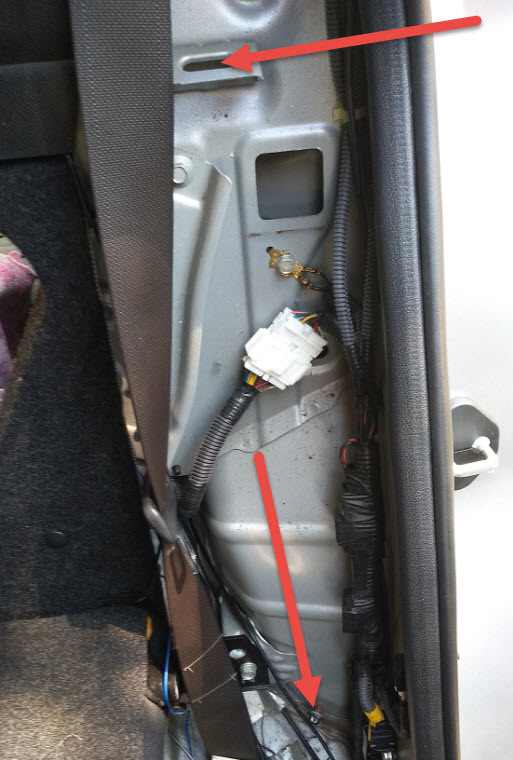

5. Головкой на 10 мм выверните болт нижнего крепления левого бокового элемента спинки сиденья.

6. Сдвиньте боковой элемент вверх, и снимите.

7. Таким самым способом снимите боковой элемент и с другой стороны.

8. Опустите спинки вниз.

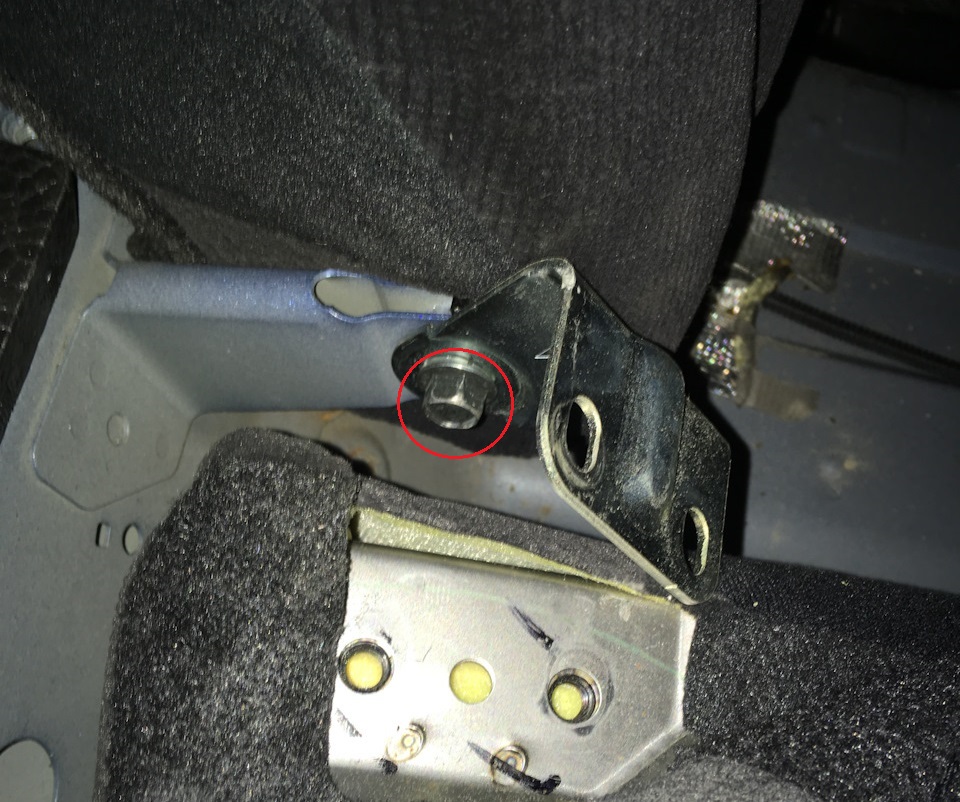

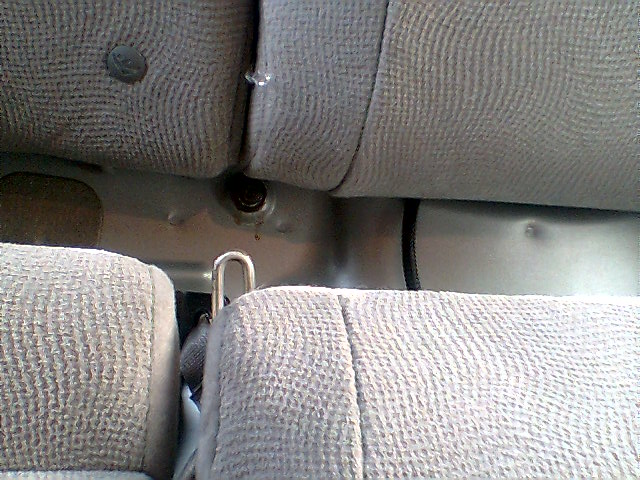

9. Головкой на 12 мм выверните крепежные болты крепления спинок.

10. Снимите верхнюю часть заднего сиденья и вытяните ее из салона автомобиля.

Снятие топливного модуля Хонда Цивик

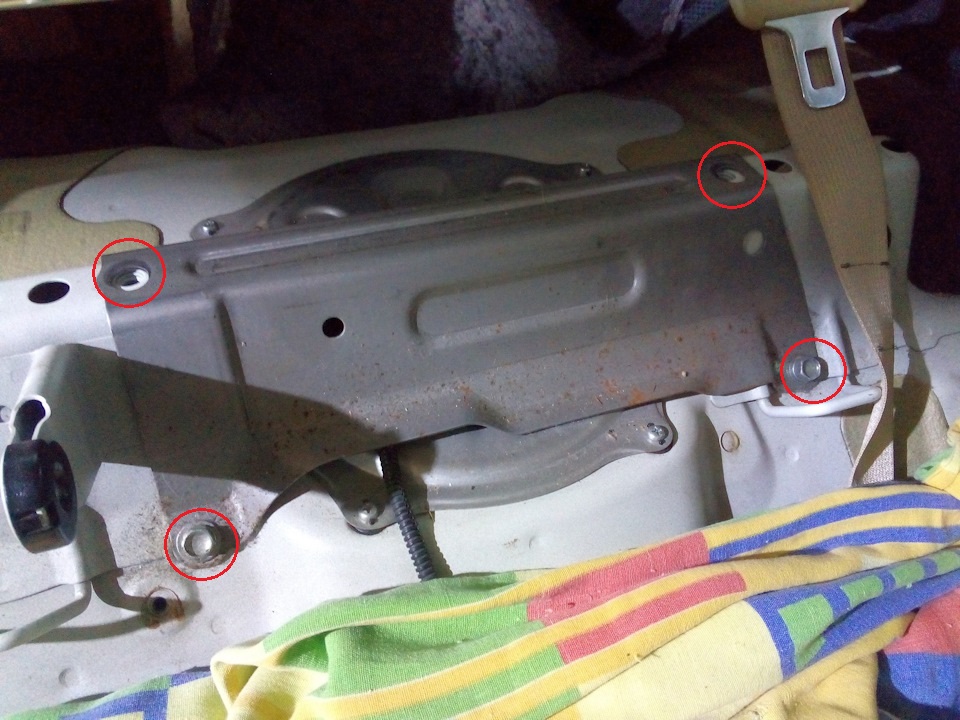

1. Головкой на 10 мм выверните 4 болта верхней поперечины задней панели пола.

2. Снимите поперечину.

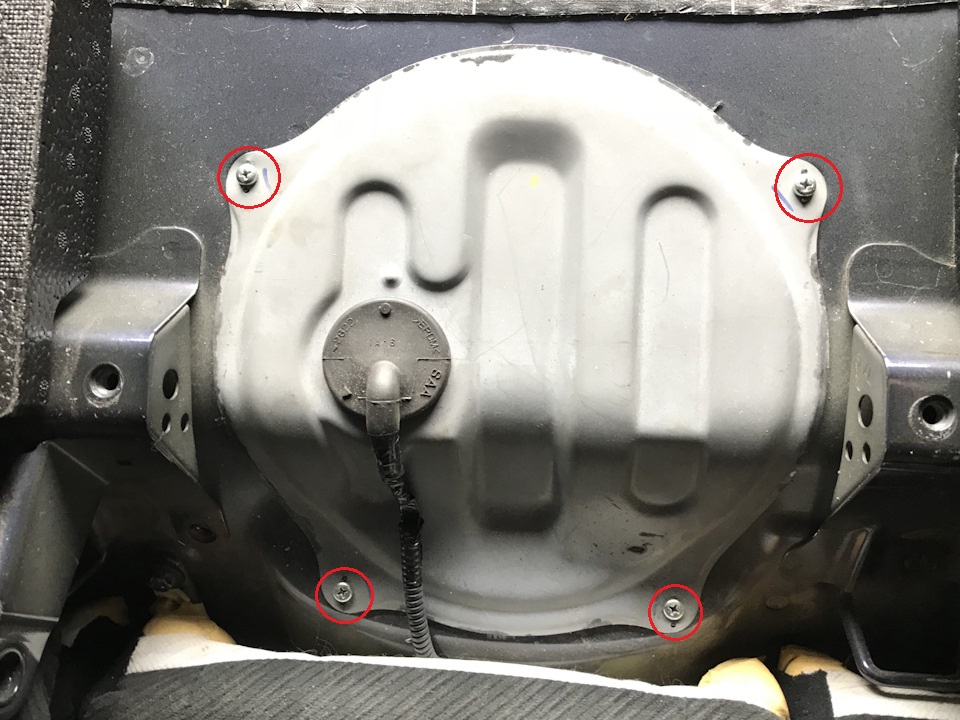

3. Выверните крестовой отверткой 4 винта крышки люка топливного модуля Хонда Цивик.

4. Снимите крышку.

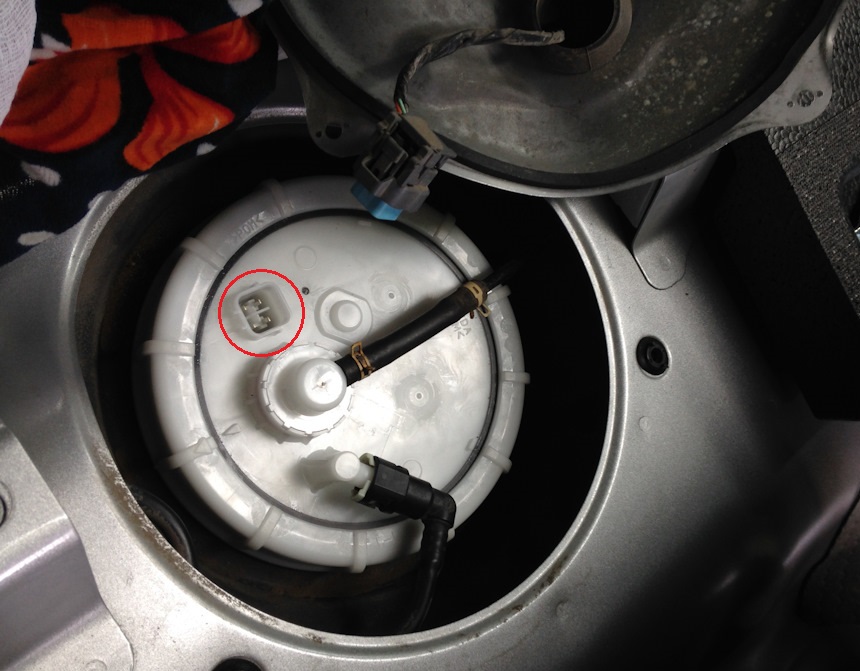

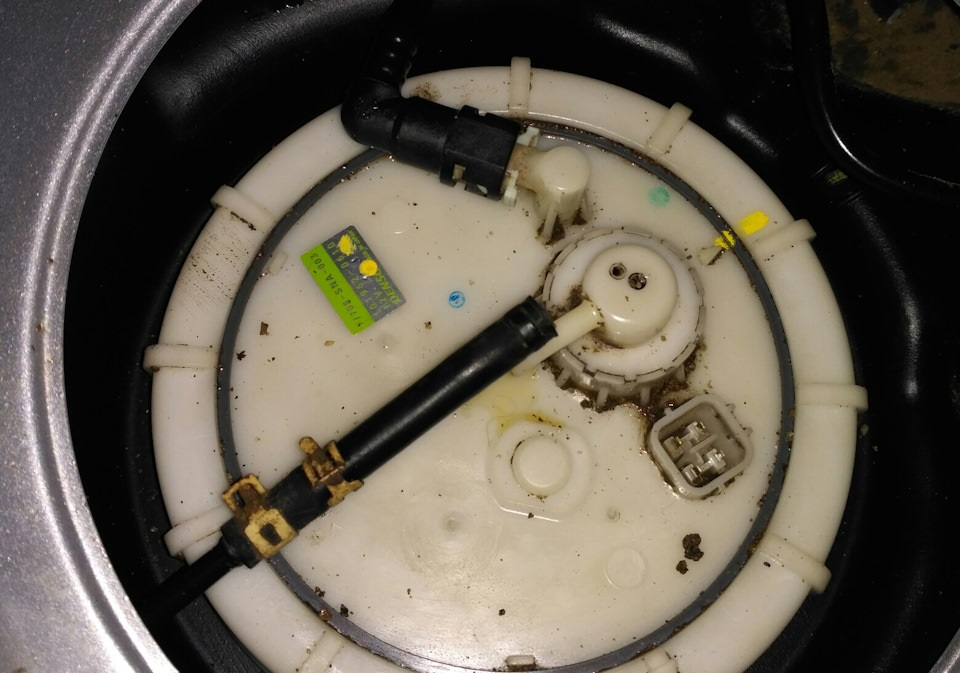

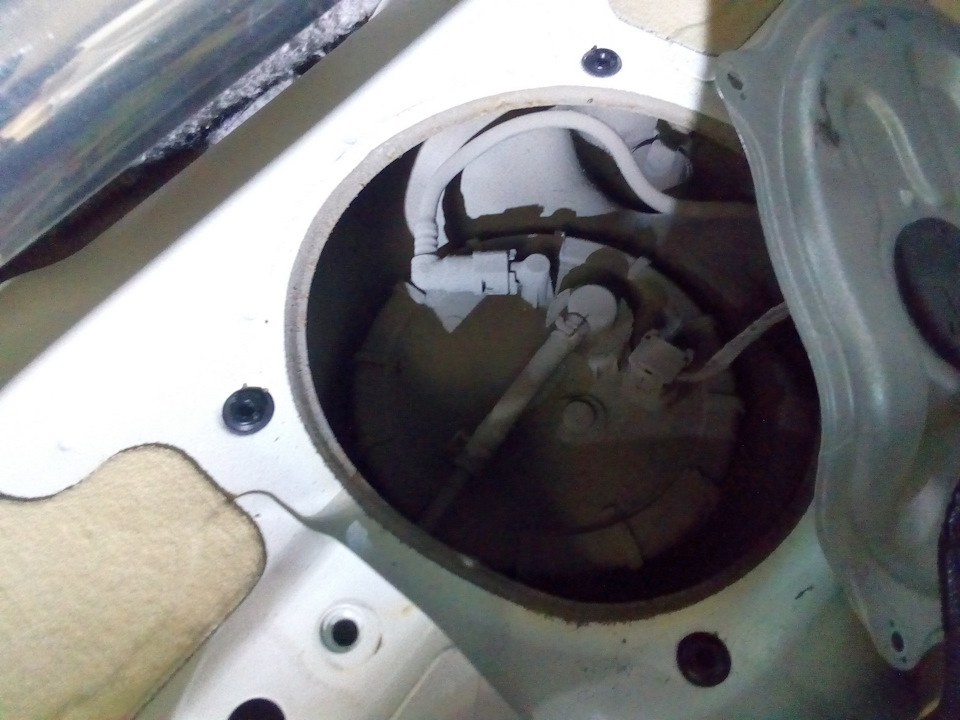

5. Отсоедините колодку от топливного модуля Хонда Цивик.

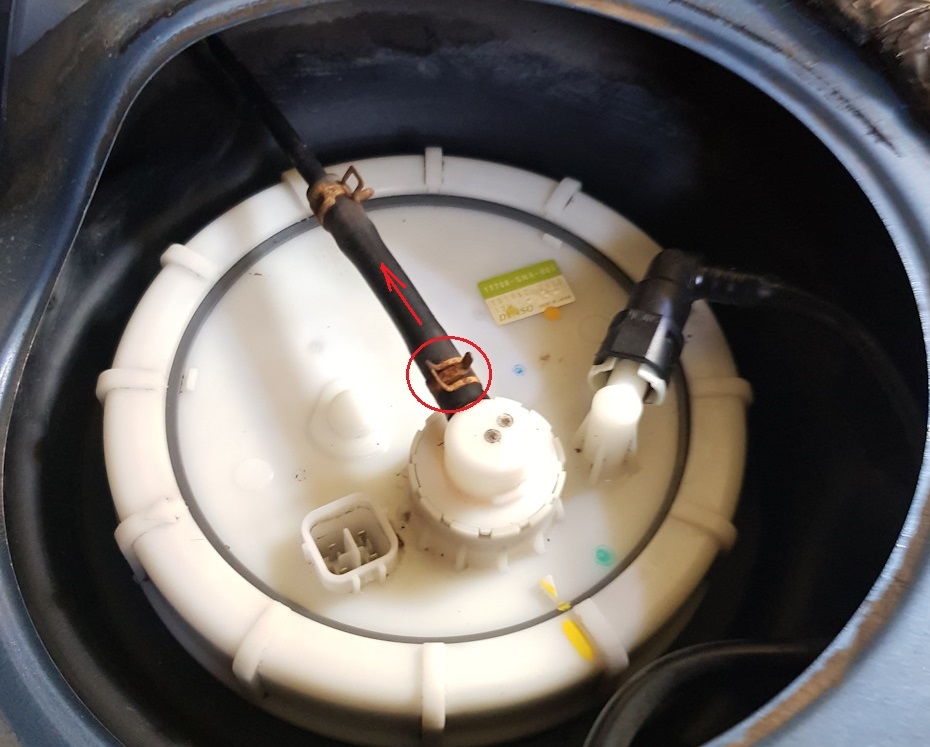

6. Сожмите пассатижами отогнутые ушки и сдвиньте хомут крепления испарительной трубки.

7. Отсоедините патрубок испарительной трубки.

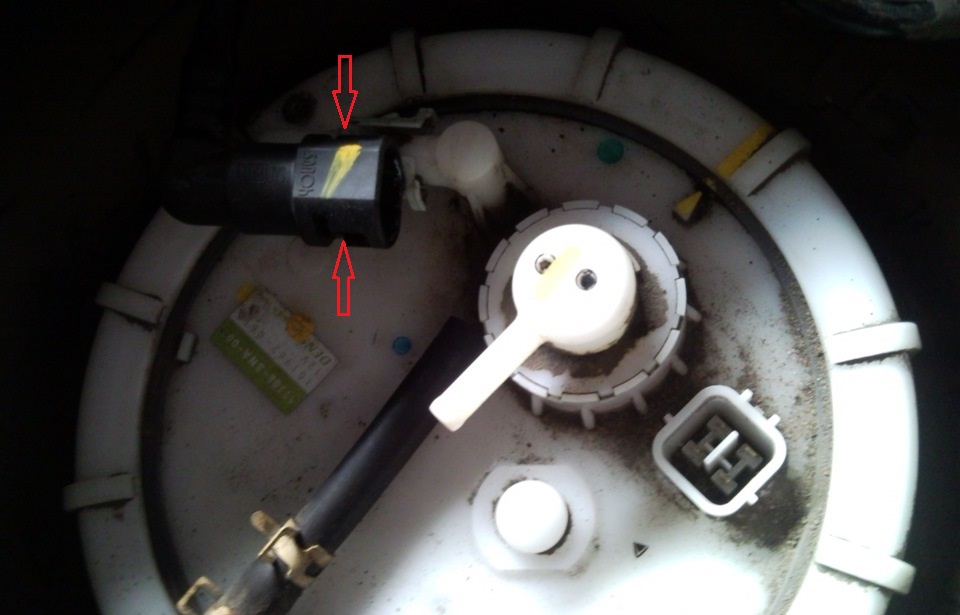

8. Сожмите фиксатор и отсоедините напорный трубопровод.

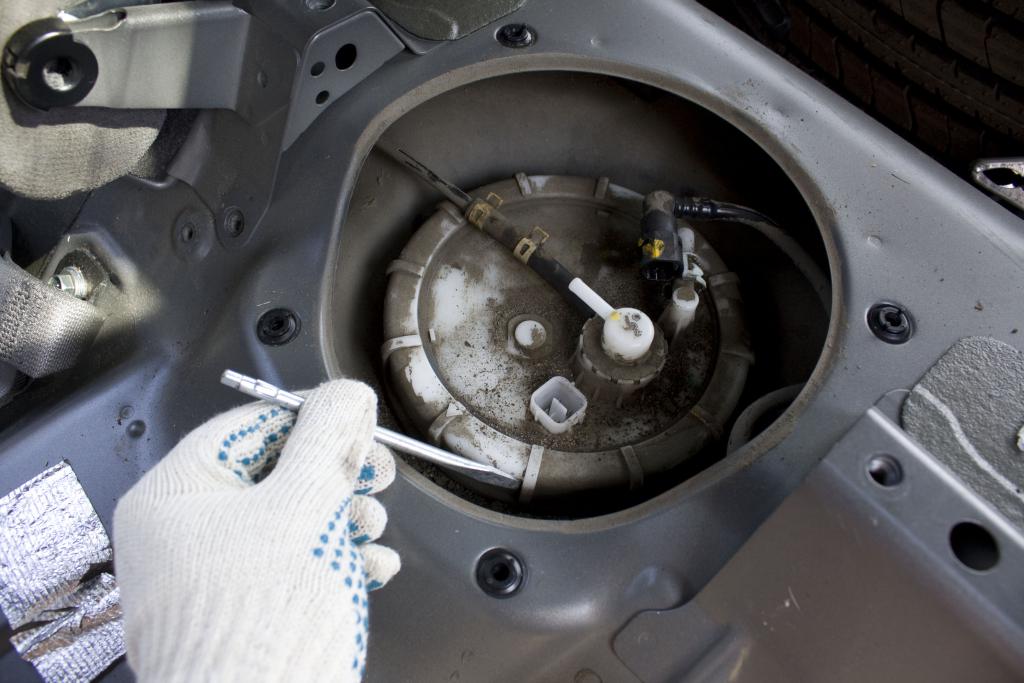

9. Отверните съемником прижимное кольцо топливного модуля Хонда Цивик против часовой стрелки и снимите.

Примечание:

Можно воспользоваться молотком, деревянным бруском или отверткой: уприте брусок в ребро кольца и, осторожно ударяя молотком по дереву, открутите кольцо.

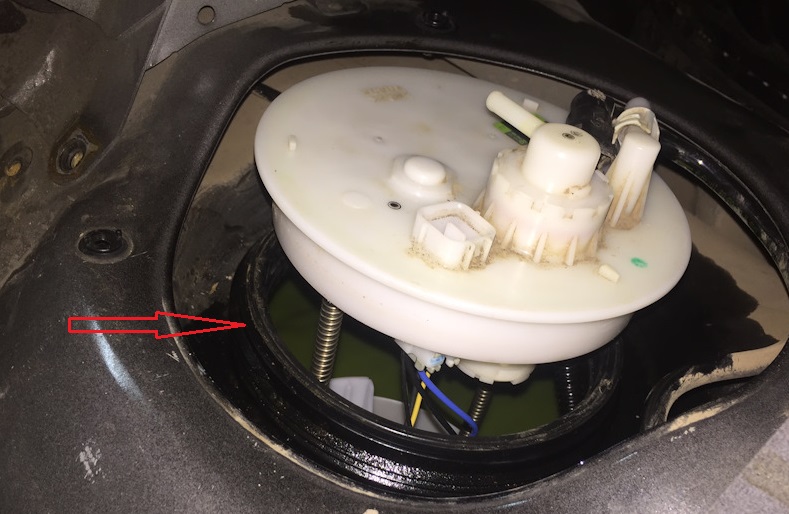

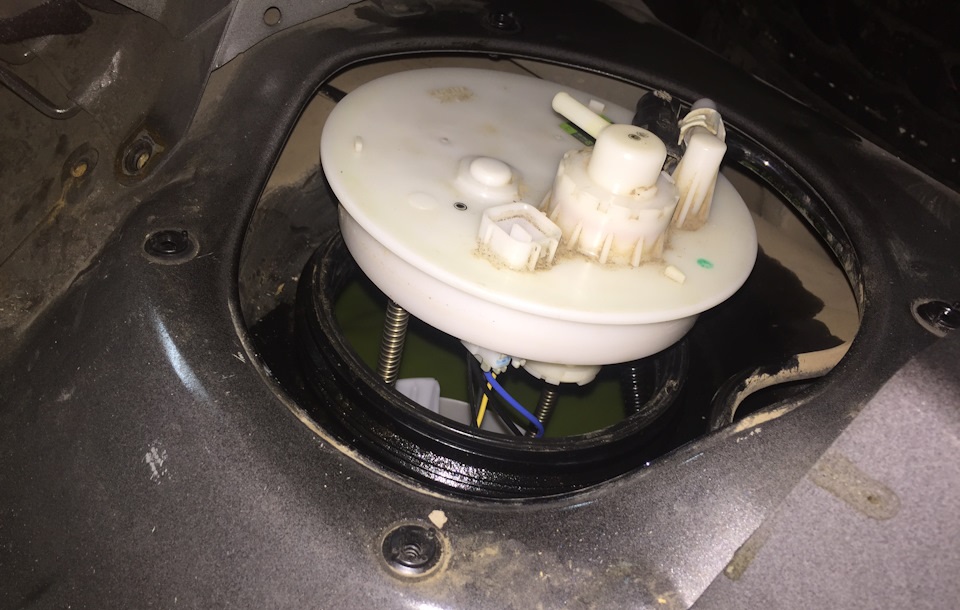

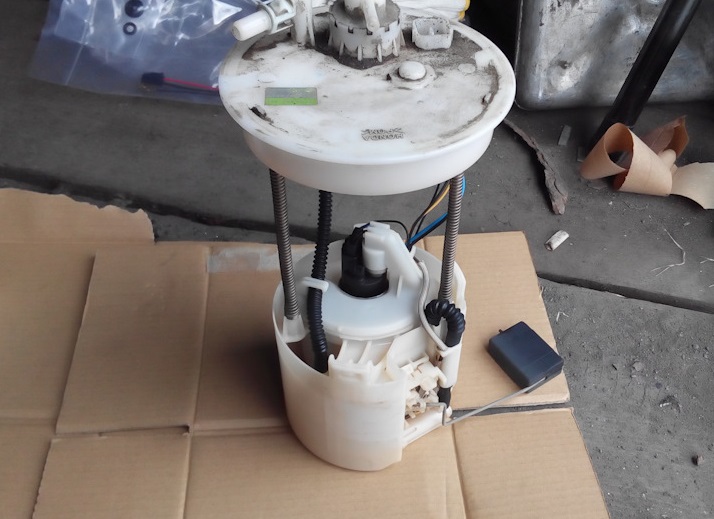

10. Вытяните топливный модуль Хонда Цивик из топливного бака. Следите за тем, чтобы не погнулась тяга датчика уровня.

Примечание:

Для облегчения установки топливного модуля при после­дующем монтаже, запомните или отметьте маркером расположение модуля топ­ливного насоса относительно топливного ба­ка.

11. Слейте из модуля топливо в заранее подготовленную емкость.

12. Снимите уплотнительную прокладку.

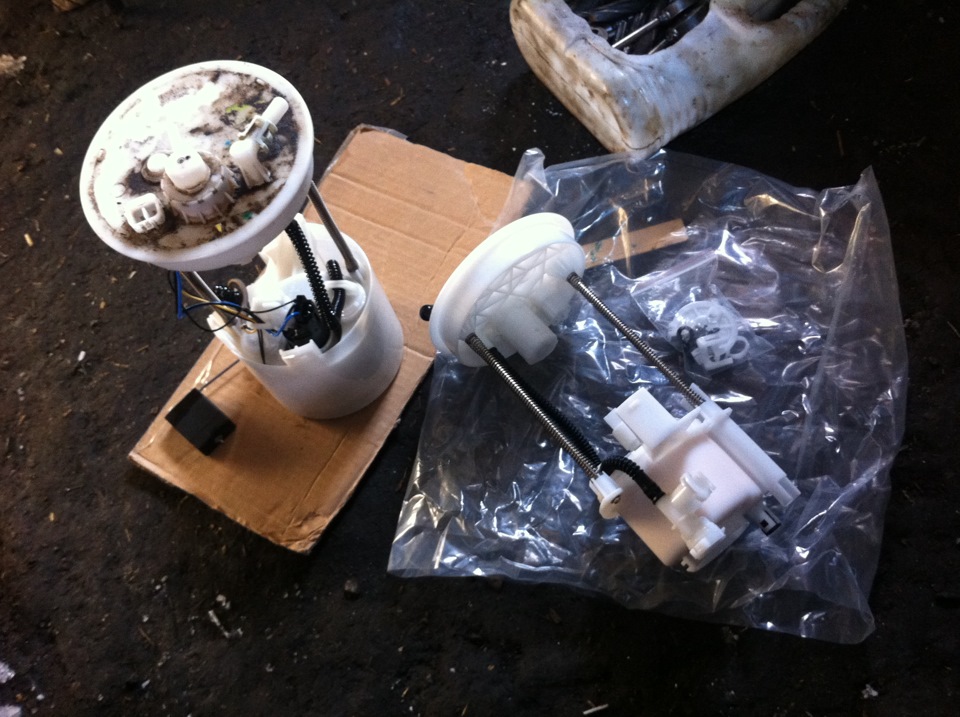

13. При необходимости, замените топливный модуль Хонда Цивик на новый.

14. Установите модуль обратно в топливный бак в порядке, обратном снятию.

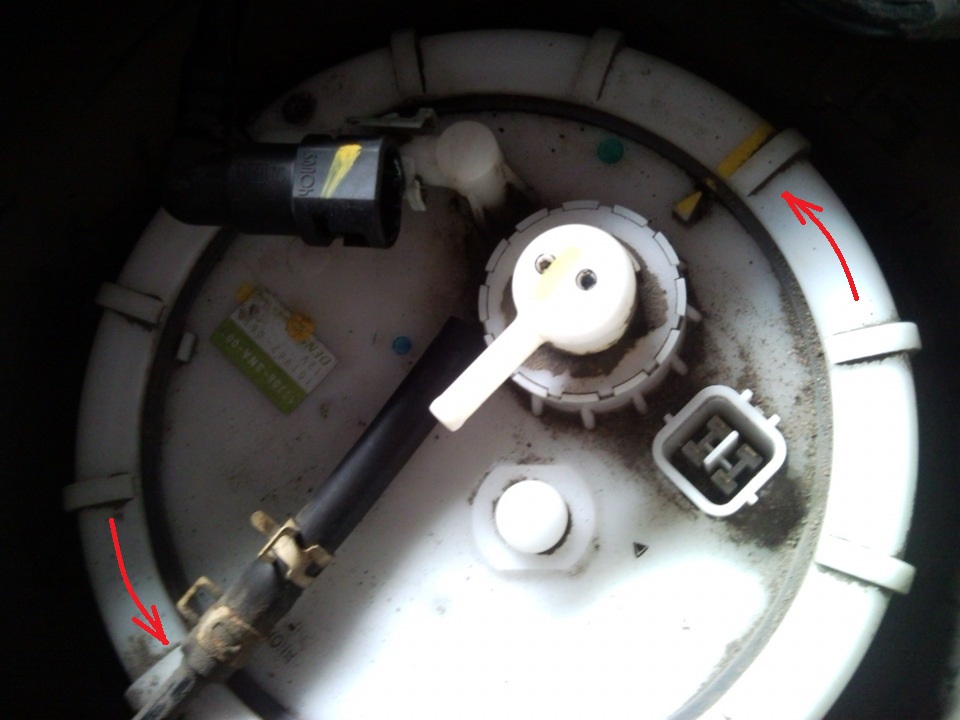

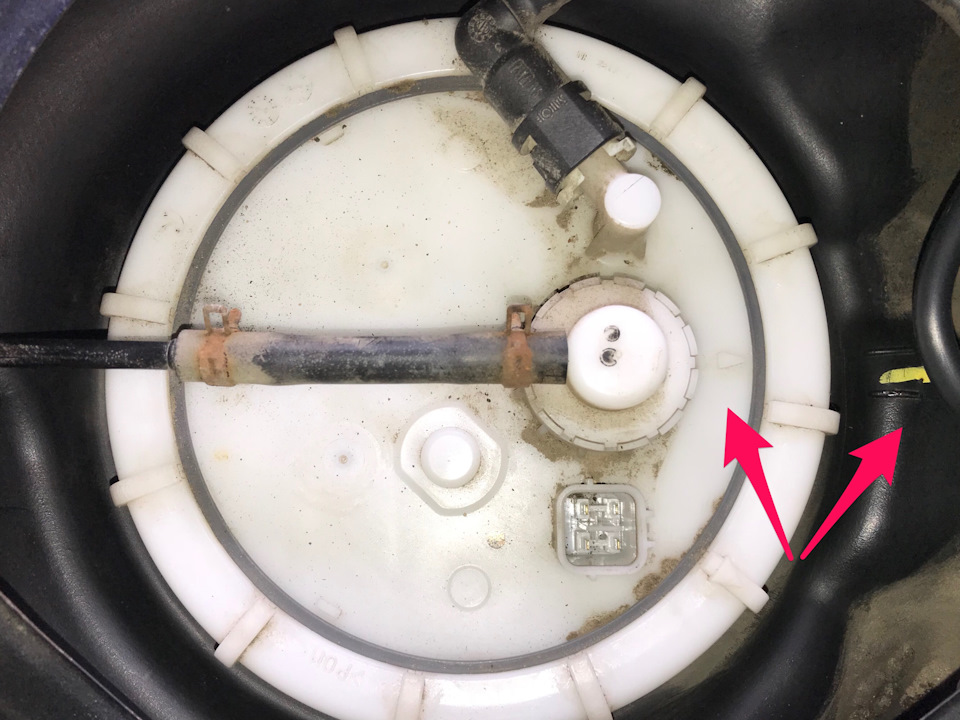

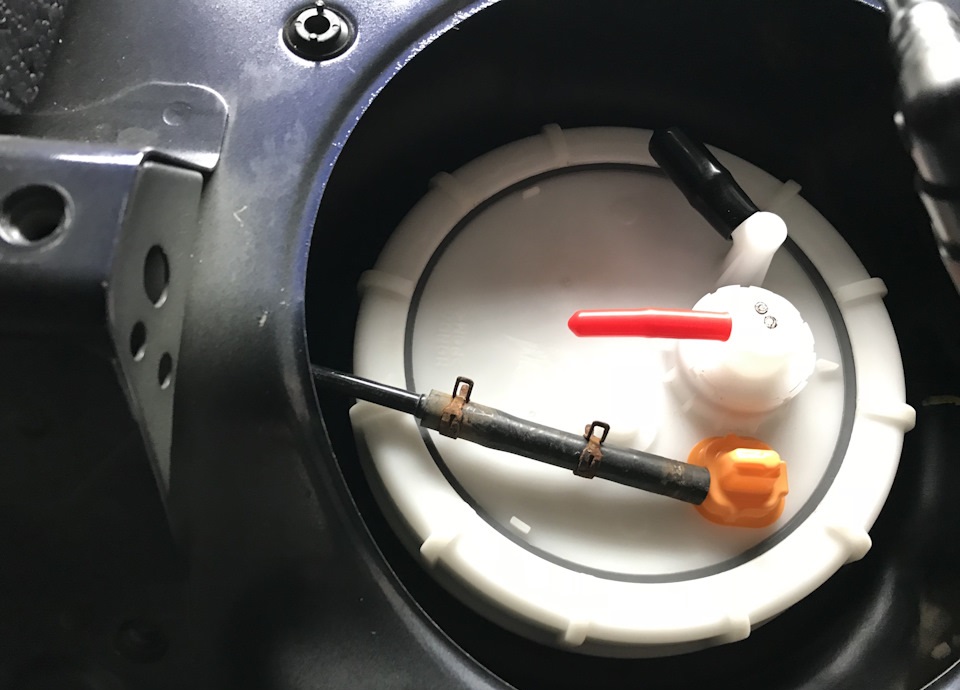

15. Следите за тем, чтобы метка на верхней части топливного модуля совпала с меткой на топливном баке.

16. Установите задние сиденья в порядке, обратно снятию.

17. Пустите двигатель, и проверьте герметичность топливопроводов.
