Снятие и установка кулисы рычага управления коробкой передач Chery Tiggo

Инструменты:

• Гаечный ключ рожковый - 10 мм
• Пассатижи
• Насадка на вороток - 10 мм
• Вороток под торцевую насадку
• Отвертка плоская средняя
• Отвертка крестовая средняя

1. Снимите облицовку тоннеля пола (см. Снятие и установка облицовки тоннеля пола).

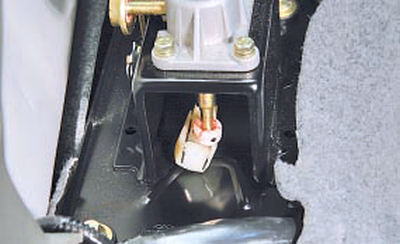

2. Извлеките шплинт крепления наконечника троса выбора передач из отверстия пальца рычага.

3. Снимите наконечник троса с пальца.

4. Разожмите концы пружинного фиксатора наконечника троса переключения передач.

5. Отсоедините наконечник троса от рычага переключения передач.

6. Выверните четыре болта крепления кулисы рычага управления коробкой передач (два передних болта на фото не видны).

7. Извлеките кулису рычага из кронштейна основания кузова.

8. Установите детали в порядке, обратном снятию.
