Снятие и установка генератора Mitsubishi Outlander 2007 - 2010, XL

Вам потребуются: ключи «на 12» и «на 14».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите ремень привода вспомогательных агрегатов.

3. Снимите защитный колпачок...

4 ...отверните гайку...

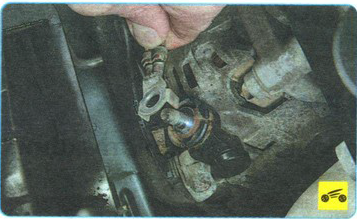

5. ...и снимите клемму с вывода контактного болта генератора.

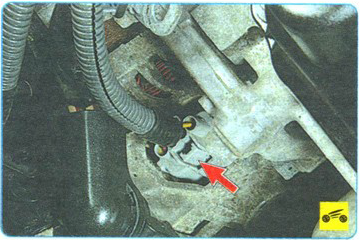

6. Нажмите на фиксатор..

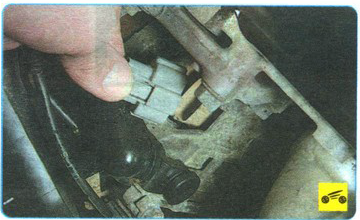

7. ...и отсоедините колодку жгута проводов от выводов генератора.

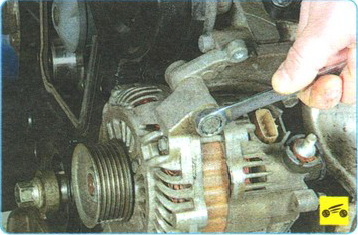

8. Выверните верхний...

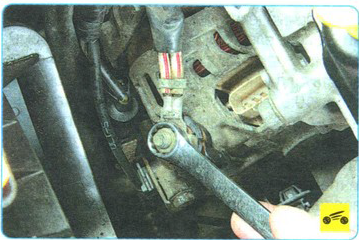

9. ...и два нижних болта крепления генератора...

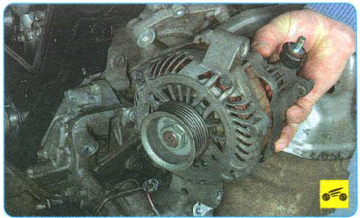

10. ...после чего снимите гениратор с кронштейна двигателя.

11. Установите гениратор и ранее снятые детали в обратном снятию порядке.

Источник: Руководство по эксплуатации издательства "Третий Рим"
