Снятие и установка датчика скорости вращения колеса системы управления двигателем F16D3 Daewoo Nexia N150

Инструменты:

Гаечный ключ рожковый на 10 мм
Шестигранный ключ на 5 мм

Детали и расходники:

Датчик скорости вращения колеса 96899951

Датчик скорости вращения колеса 96899951 системы управления двигателем F16D3 Daewoo Nexia N150

Примечания:

Датчик скорости вращения колеса применяется в системе управления двигателем F16D3. Снимайте датчик для замены, а также при демонтаже привода левого колеса. Работу выполняйте на смотровой канаве или эстакаде.

1. Отсоедините провод от клеммы "минус" аккумуляторной батареи.

Ослабление затяжки минусовой клеммы аккумуляторной батареи Daewoo Nexia N150

2. Отожмите фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку от датчика скорости вращения колеса.

Размещение фиксатора колодки жгута проводов разъема датчика скорости вращения колеса системы управления двигателем F16D3 Daewoo Nexia N150

Отсоединенная колодка жгута проводов от датчика скорости вращения колеса двигателя F16D3 Daewoo Nexia N150

3. Шестигранным ключом на 5 мм отверните винт крепления датчика к кронштейну поворотного кулака и выньте датчик из гнезда кронштейна.

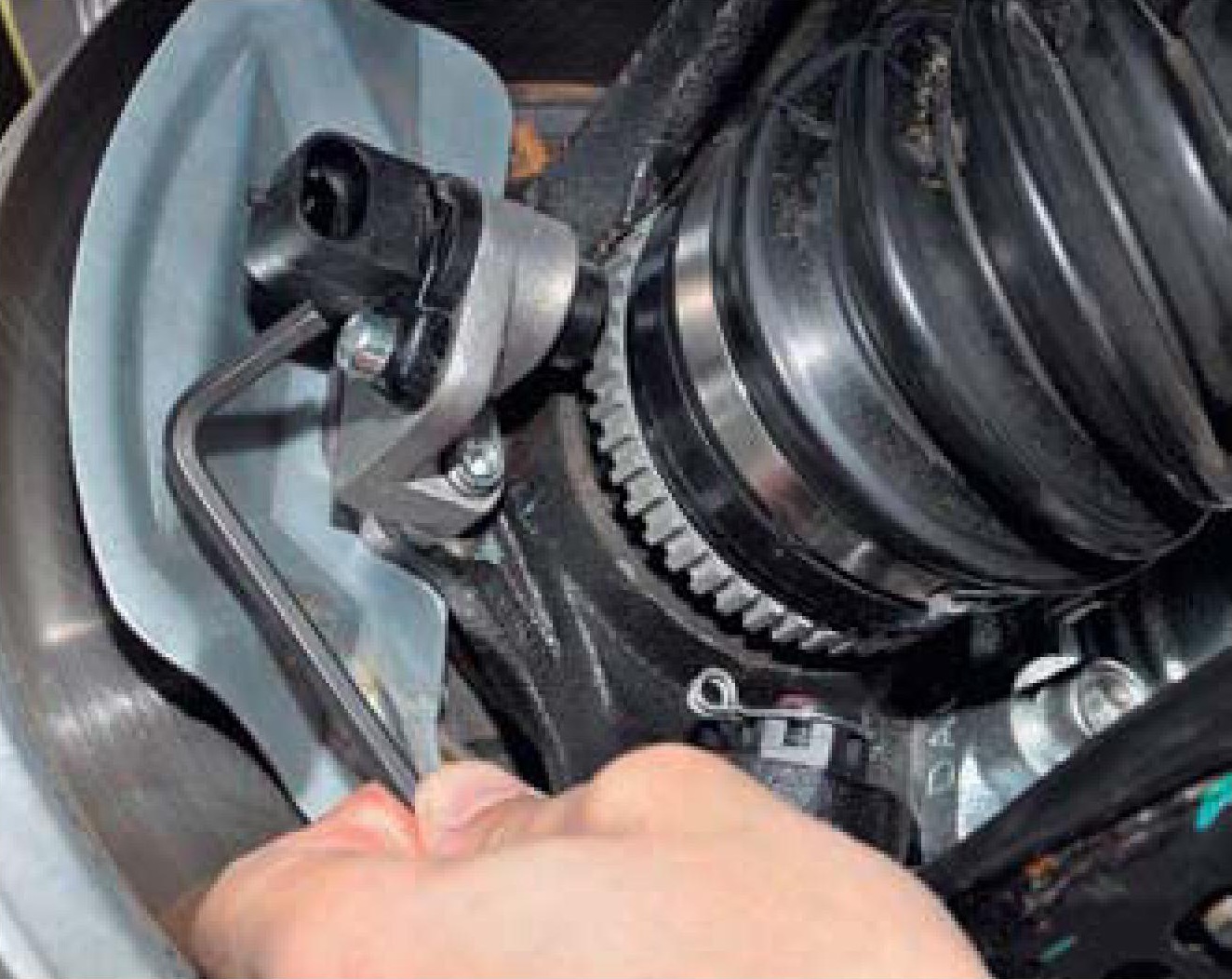

Отворачивание винта крепления датчика скорости вращения колеса к поворотному кулаку Daewoo Nexia N150

Снятый датчик скорости вращения колеса системы управления двигателем F16D3 Daewoo Nexia N150

4. Установите датчик скорости вращения колеса в обратной последовательности.

Установленный датчик скорости вращения колеса на поворотный кулак Daewoo Nexia N150
