Разборка и ремонт топливного модуля двигателя Nissan Note 2004 - 2012

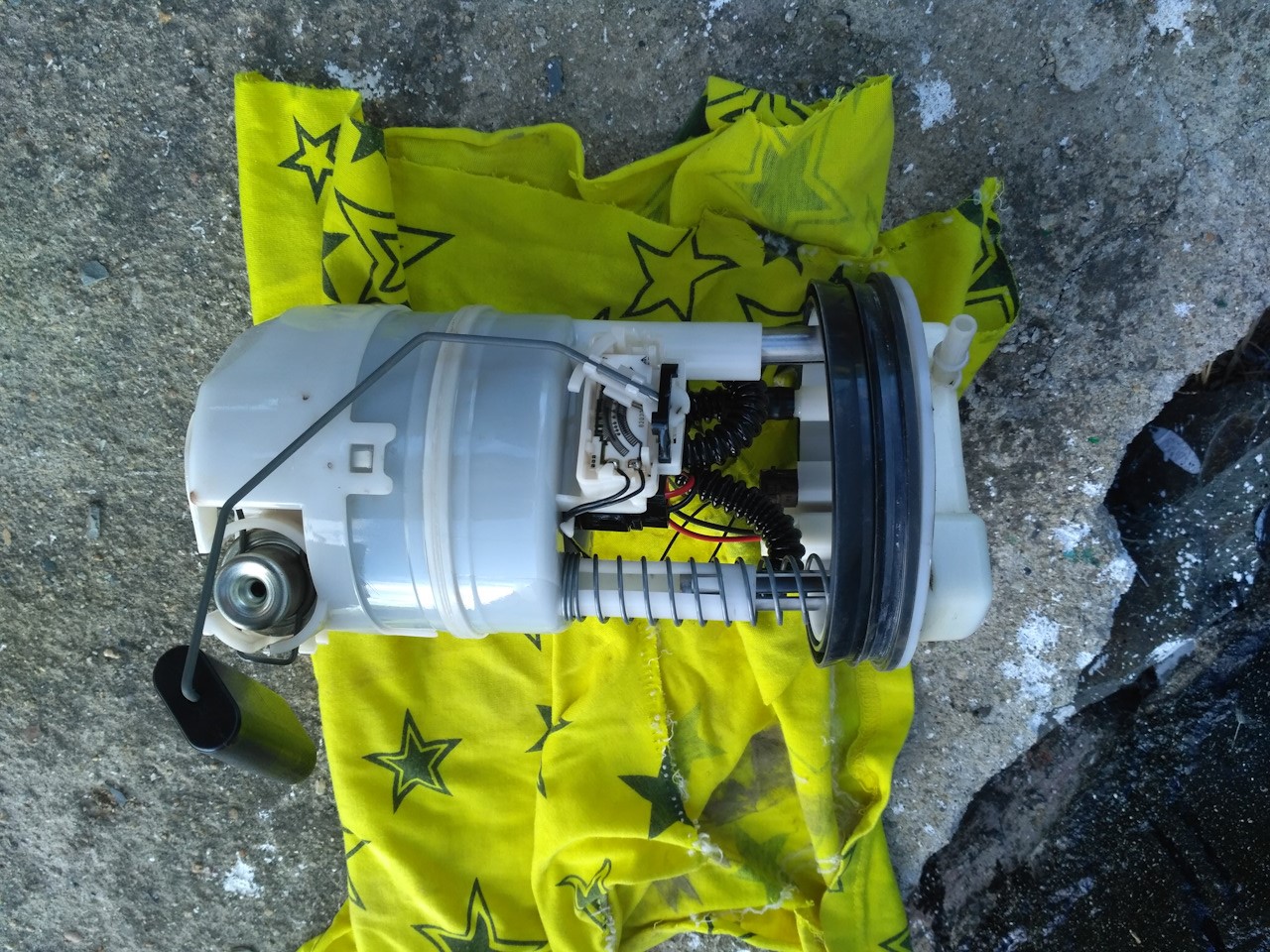

Порядок разборки топливного модуляНиссан Ноут

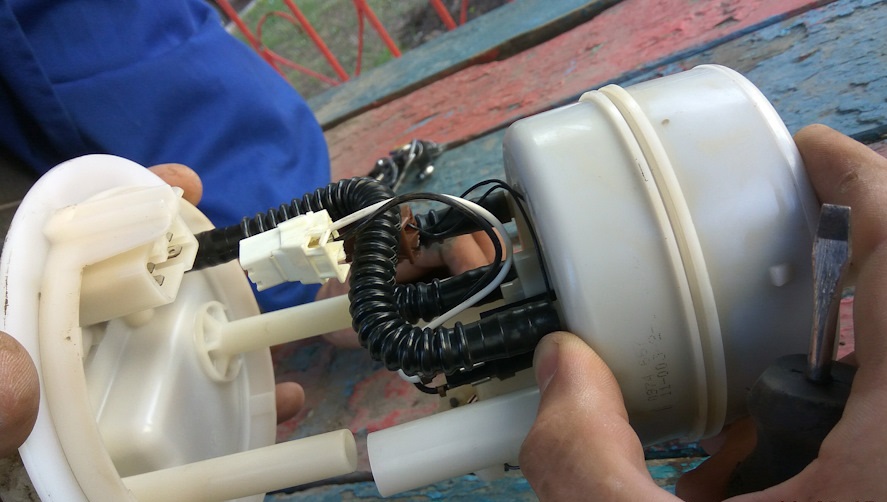

1. Сожмите фиксатор и отсоедините колодку проводов датчи­ка уровня топлива от разъема крышки топлив­ного модуля.

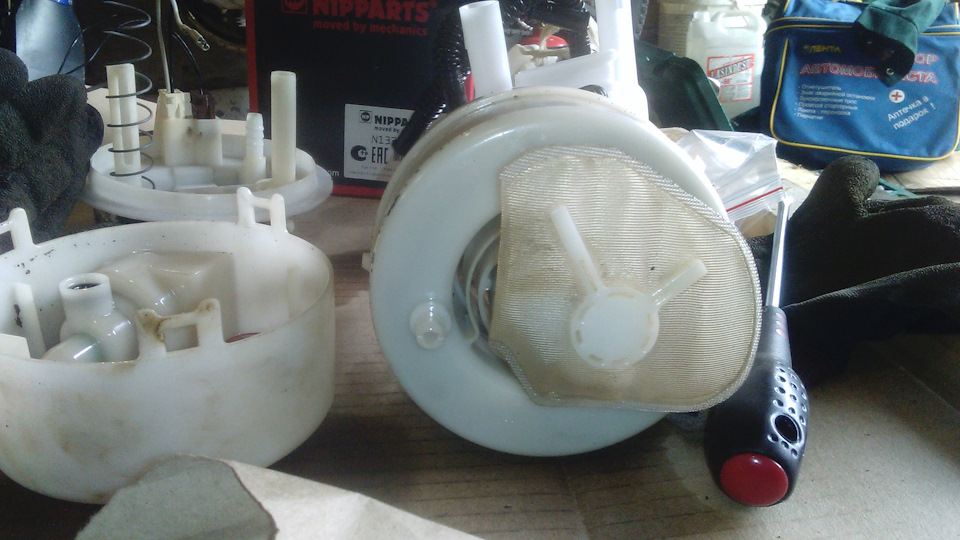

2. Отсоедините крышку от корпуса топливного модуля.

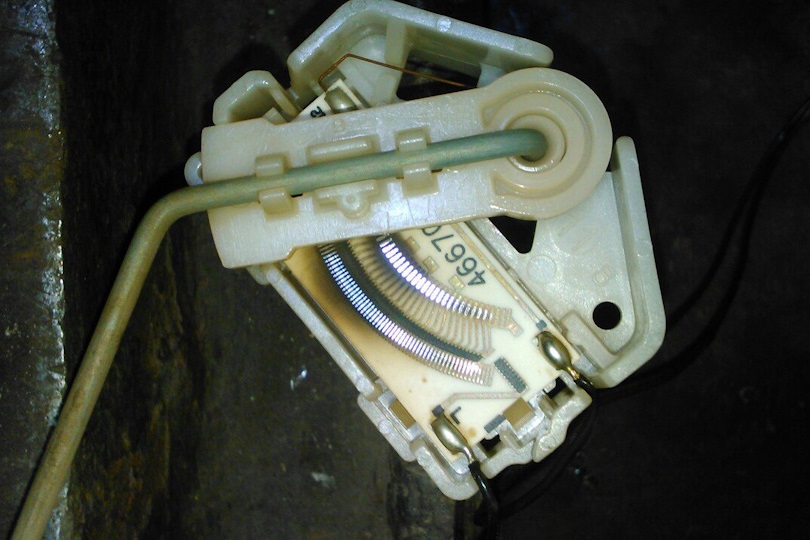

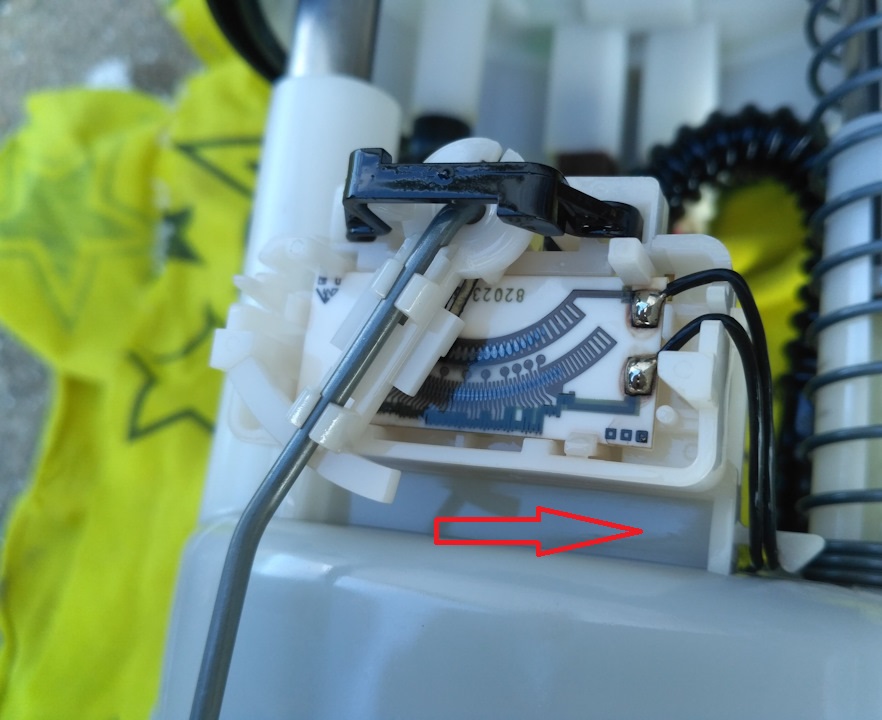

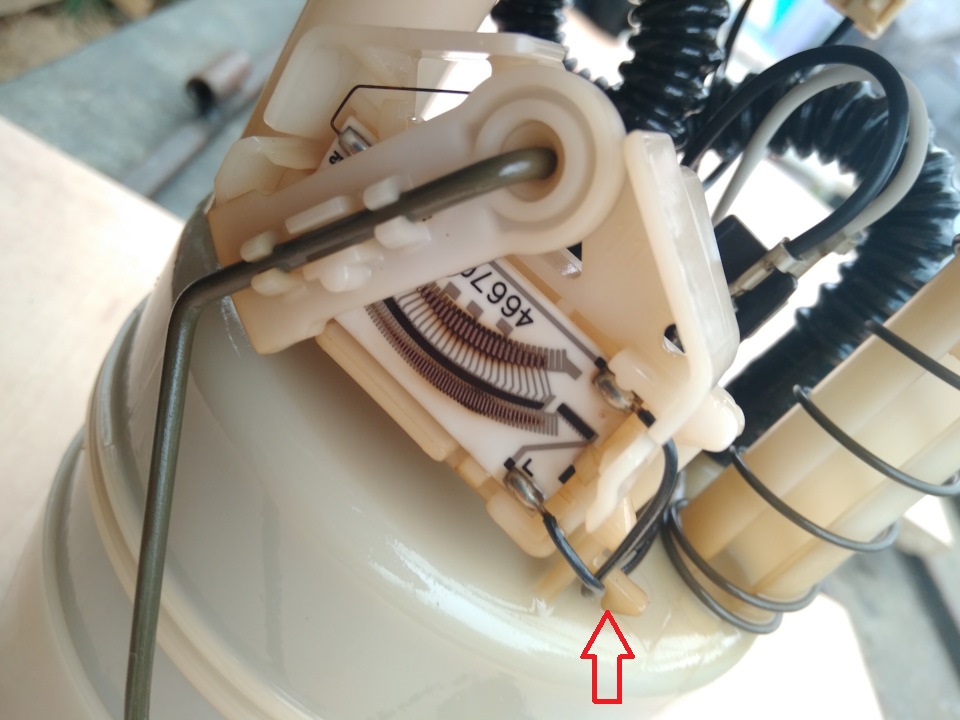

3. Отожмите пластмассовый фиксатор, рас­положенный под датчиком уровня топлива.

4. Сдвиньте датчик в сторону.

5. Снимите датчик с корпуса топливного мо­дуля.

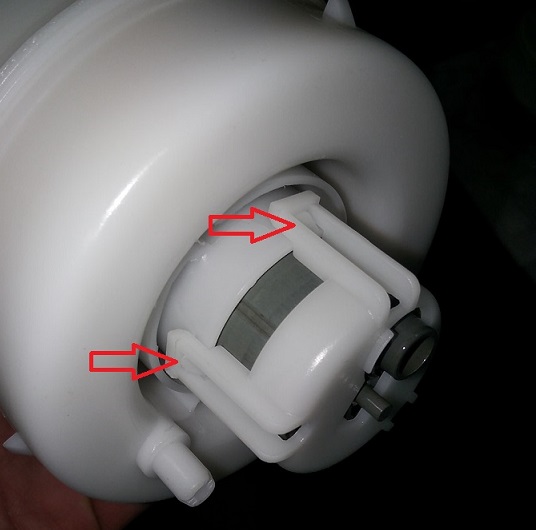

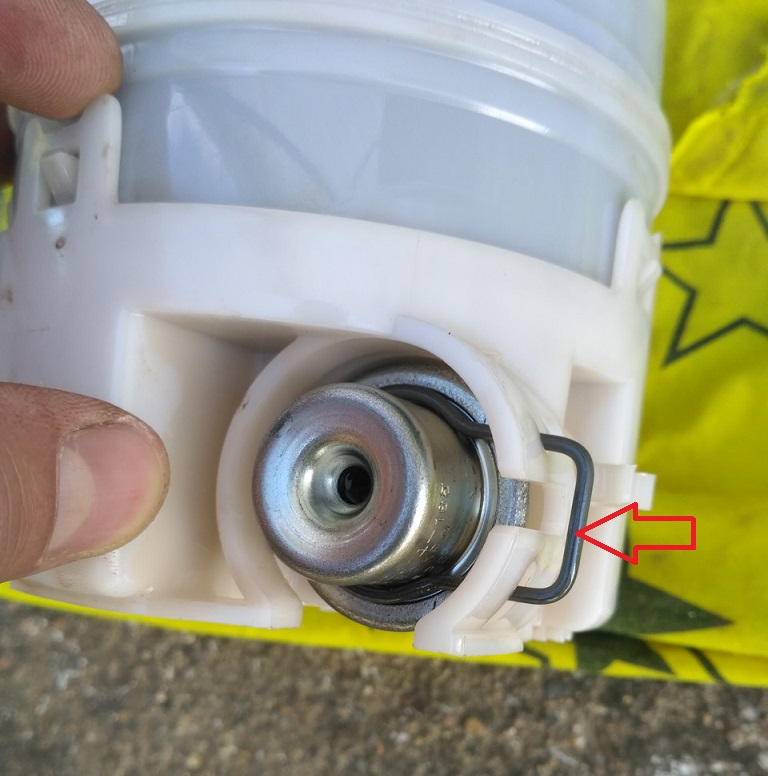

6. Захватите пассатижами и снимите пружинный фик­сатор регулятора давления топлива.

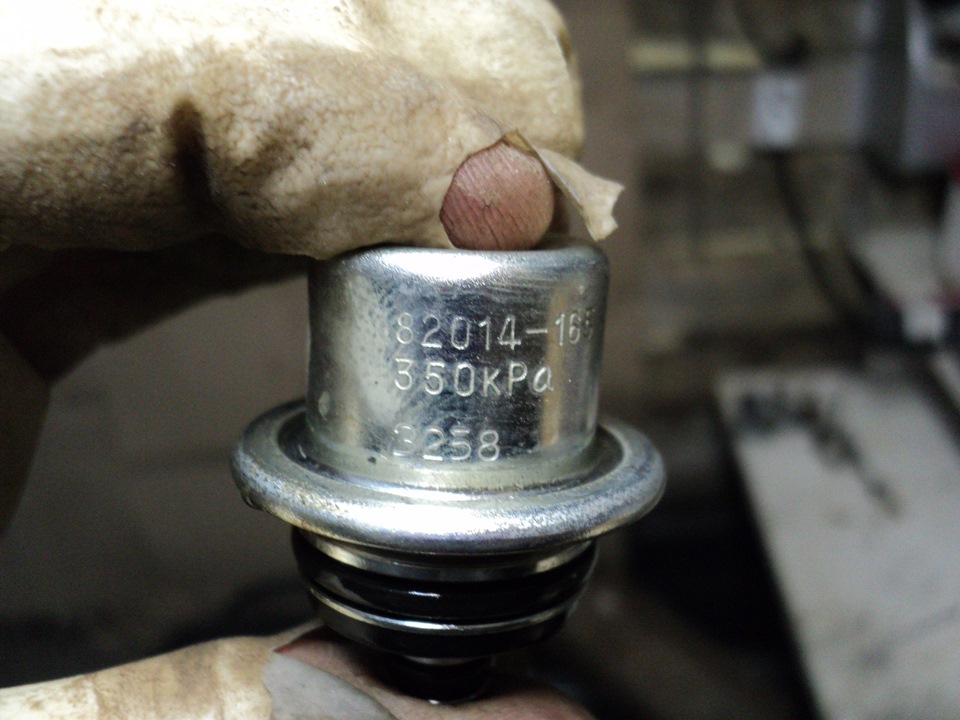

7. Извлеките из стакана топливного модуля регулятор давления топлива.

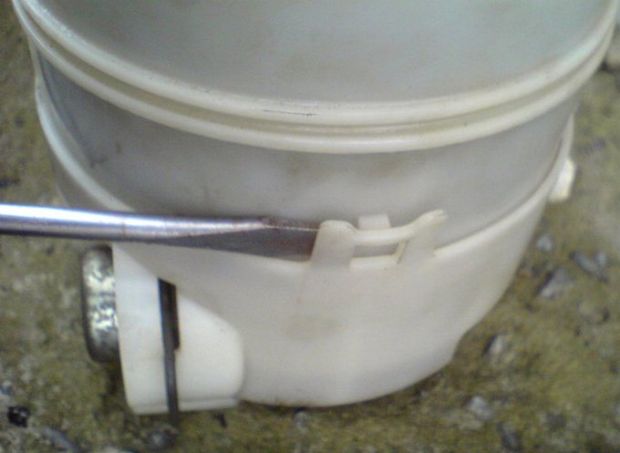

8. Отожмите отверткой 3 фиксатора крепления стакана топливного модуля.

9. Отсоедините стакан от корпуса топ­ливного модуля.

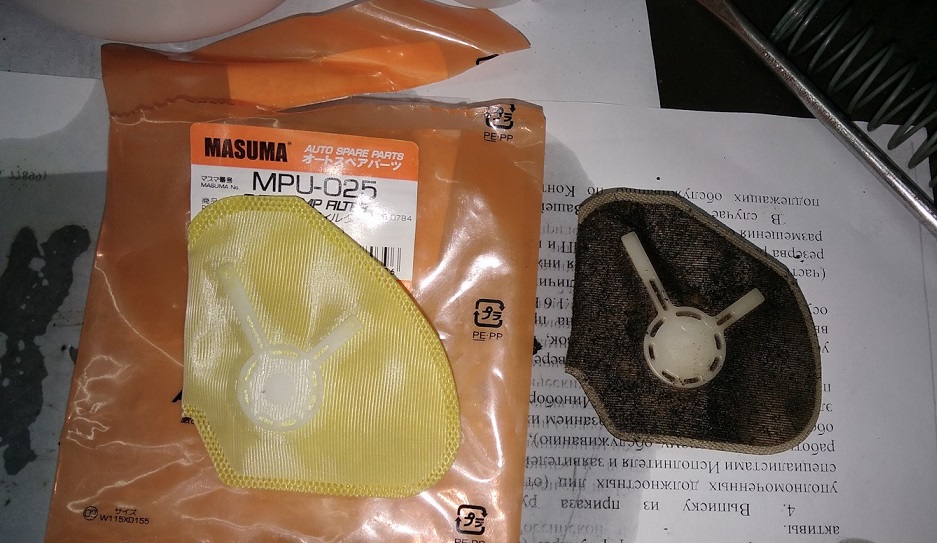

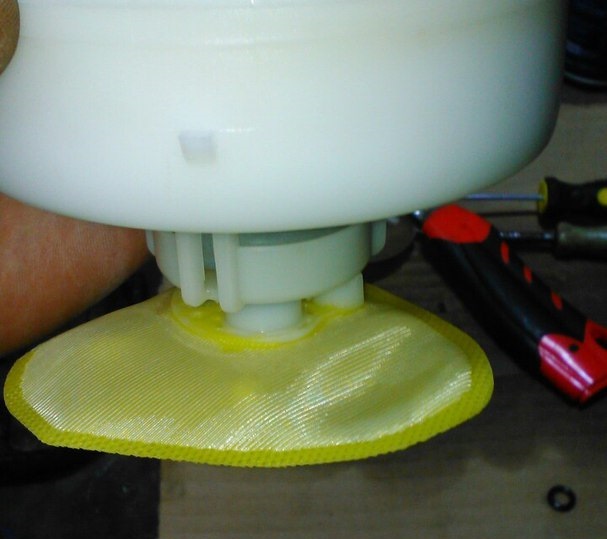

10. Подденьте отверткой и снимите топливный фильтр грубой очистки.

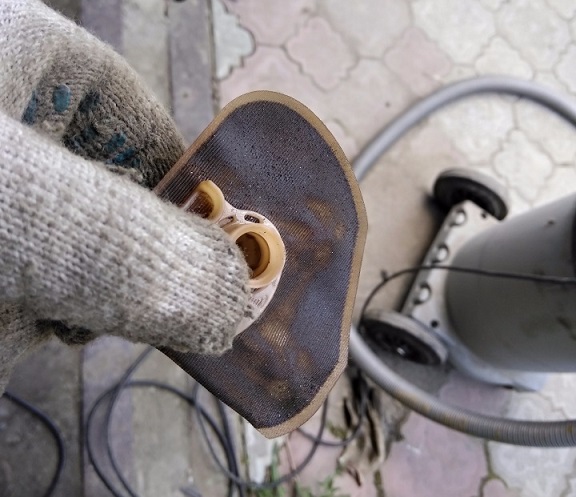

11. Промойте или замените топливный фильтр грубой очистки Ниссан Ноут, если он загрязнен.

12. Отсоедините фиксаторы и отсоедините крышку бензонасоса от корпуса топ­ливного модуля.

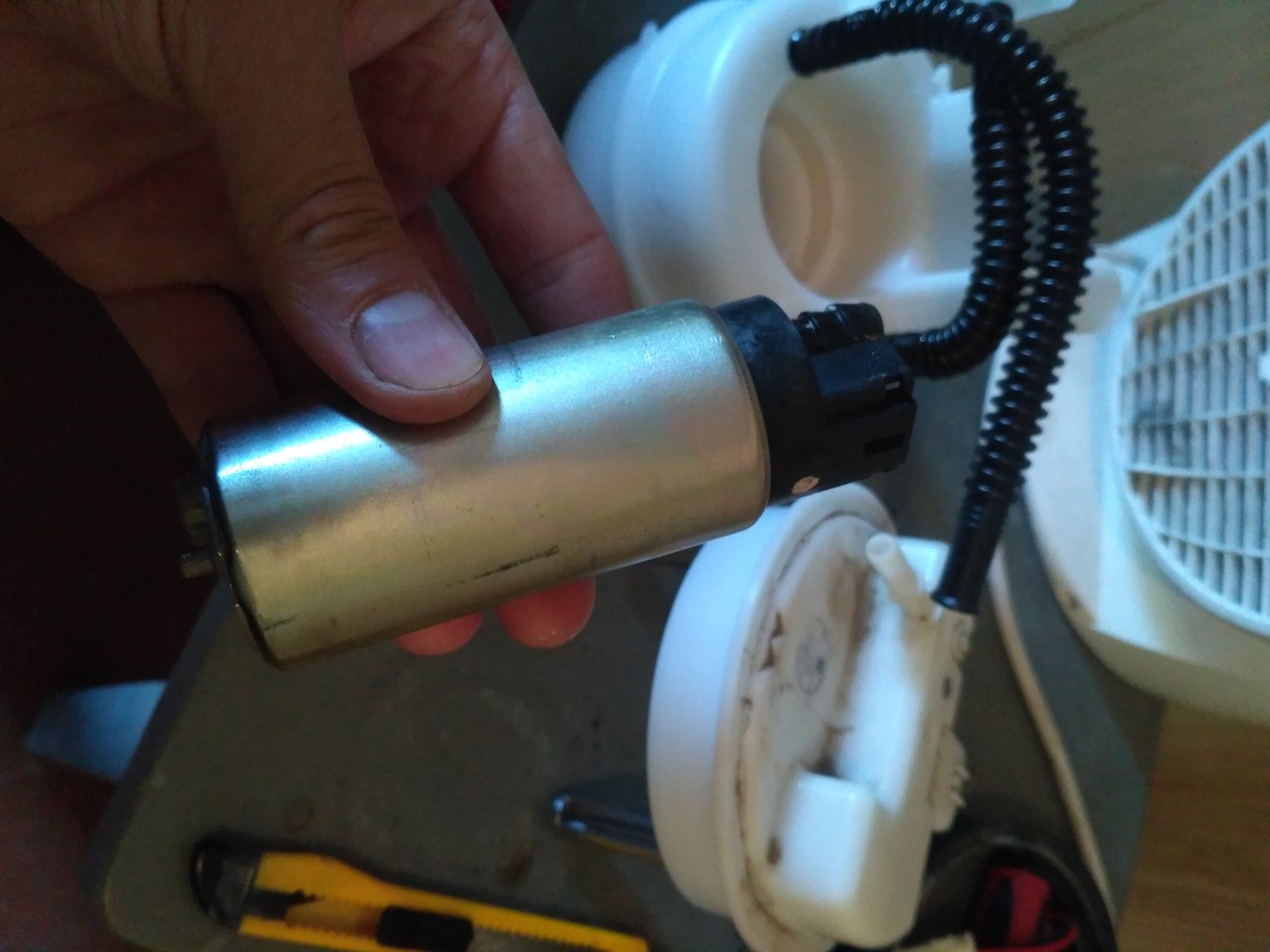

13. Извлеките топливный насос из корпуса модуля.

14. При необходимости замены насоса на Ниссан Ноут, нагрейте его шланги строительным феном и отсоедините их от штуцеров насоса.

15. Снимите уплотнительное кольцо и замените его на новое.

16. Установите обратно топливный насос и фильтр грубой очистки.

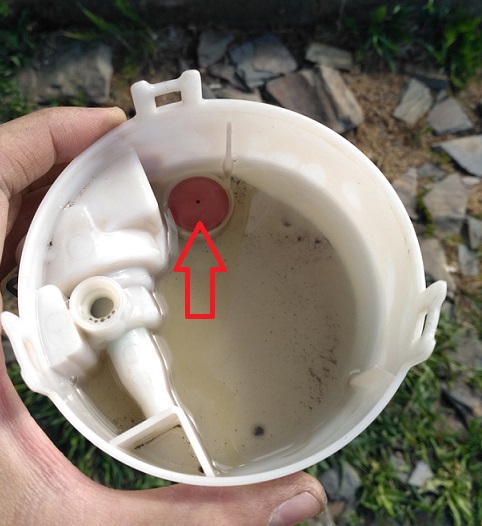

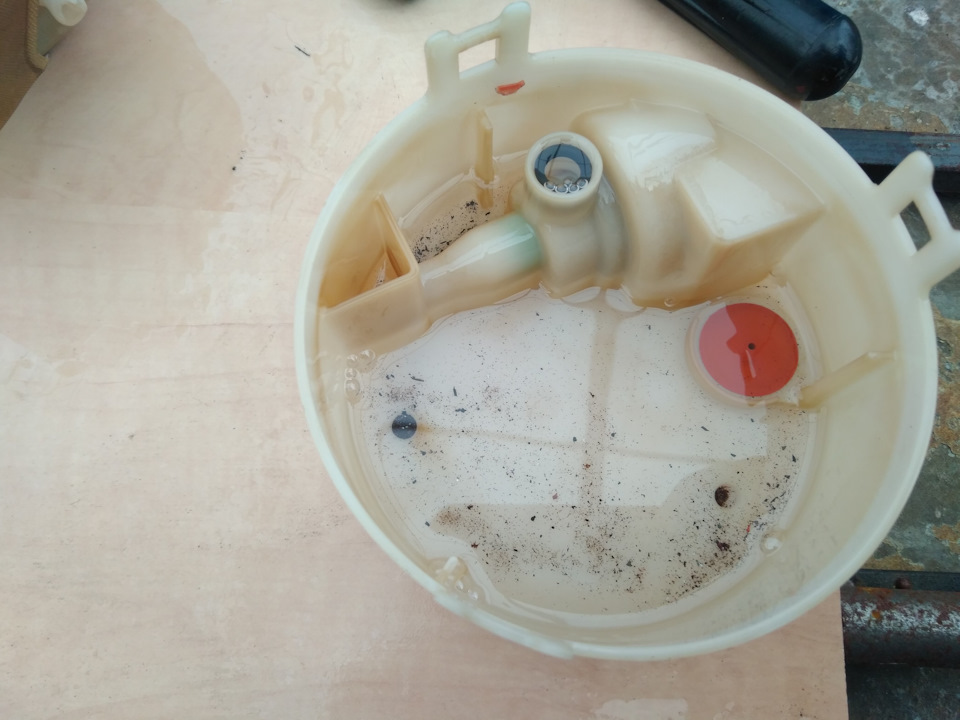

17. Проверьте работоспособность клапана стакана. Он должен пропускать жидкость внутрь и удерживать ее в стакане модуля топ­ливного насоса.

18. Замените неисправный клапан или ста­кан в сборе.

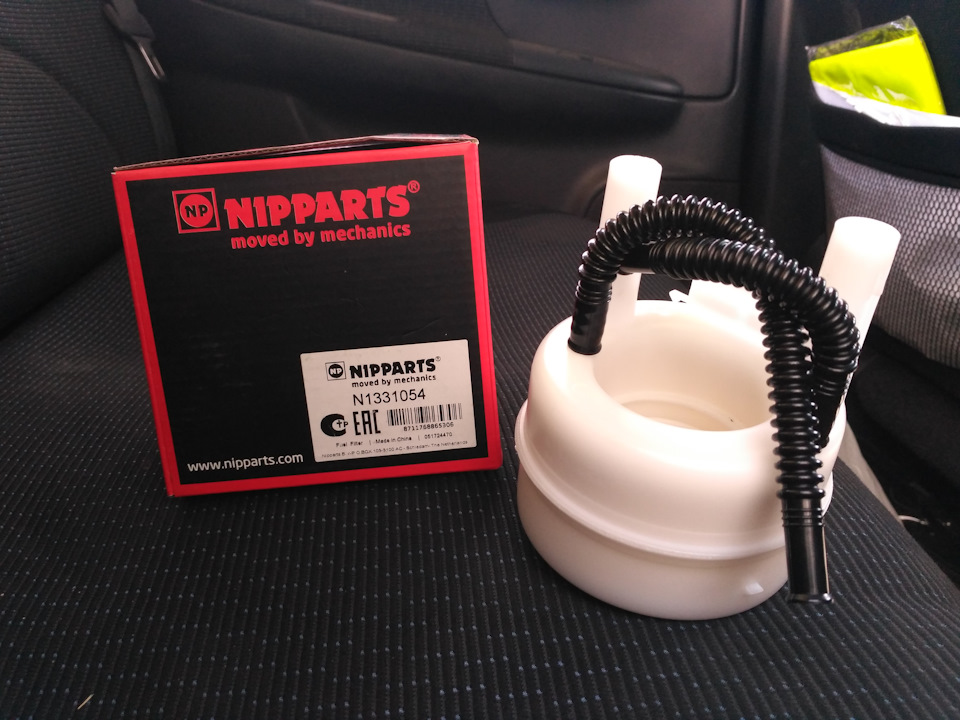

19. Если необходимо, замените фильтр тонкой очистки на Ниссан Ноут.

20. Установите снятые детали в порядке, обратном снятию.
