Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в моторном отсеке.
Большинство предохранителей установлено в монтажном блоке реле и предохранителей салона (Рисунок 2), расположенном в левой части панели приборов снизу (в этом же блоке установлен электронный блок управления электрооборудованием кузова).
Рисунок 1.
Номера предохранителей в монтажном блоке, расположенном в салоне

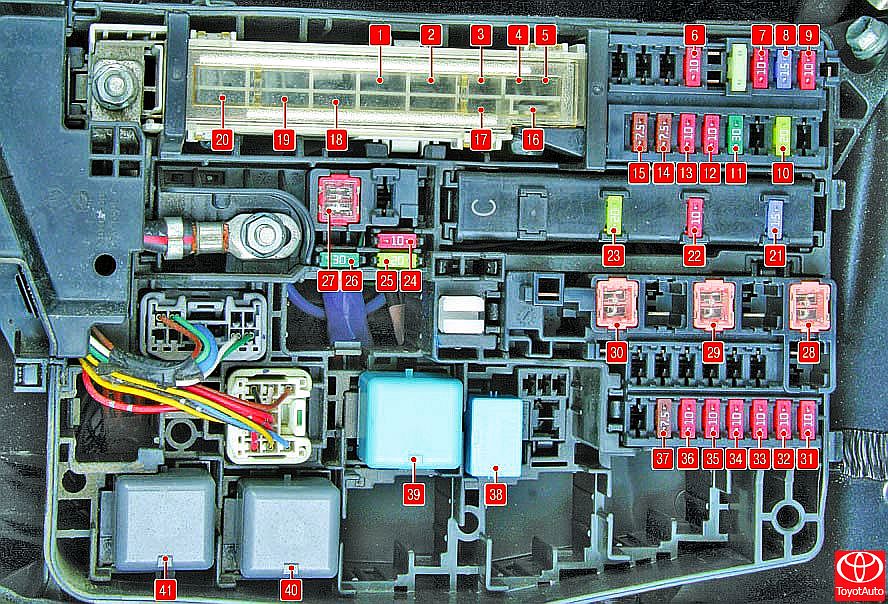

Рисунок 2.
Обозначение предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке
Назначение предохранителей и реле (их номера приведены на и Рисунок 2) указано в Таблице 1.
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве с левой стороны по направлению движения (Рисунок 2). В Таблице 1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Рисунок 3
1. Для получения доступа к предохранителям монтажного блока, расположенного в салоне, нажмите на фиксатор...
Рисунок 4
2. ...и снимите крышку монтажного блока. На лицевую сторону крышки нанесена схема расположения предохранителей.
3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в Таблице 1 (см. «Диагностика неисправностей бортового электрооборудования») цепи, которые защищает данный предохранитель.
ПРЕДУПРЕЖДЕНИЕ
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.
4. Извлеките заменяемый предохранитель пинцетом.
Рисунок 5
5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
Рисунок 6
6. Для доступа к предохранителям и реле монтажного блока, расположенного в моторном отсеке, отожмите фиксатор…
Рисунок 7
7. ...и снимите крышку.
ПРИМЕЧАНИЕ
Рисунок 8
На внутреннюю сторону крышки нанесена схема расположения реле и предохранителей.
Рисунок 9
8. При необходимости извлеките реле или плавкую вставку немного покачивая их из стороны в сторону.
Рисунок 10
9. Для замены предохранителей используйте специальный пинцет.
10. Установите детали в порядке, обратном снятию.
Таблица 1. Назначение предохранителей, плавких вставок и реле, установленных в монтажном блоке в моторном отсеке
| Номер предохранителя (сила тока) | Цвет предохранителя | Защищаемая цепь |
| 1 (30 A) | - | Омыватель фар |
| 2 (45 А) | - | Вентилятор системы охлаждения |
| 3 (30 A) | - | Системы ABS и VSC |
| 4 (50A) | - | Система зарядки аккумуляторной батареи |
| 5 (50 А) | - | Системы ABS и VSC |
| 6 (10 А) | Красный | Роботизированная коробка передач, система кондиционирования воздуха, система Smart Entry |
| 7 (10 А) | Красный | Контрольно-измерительные приборы, блок управления электрооборудованием кузова, система VSC, центральный замок, электрические стеклоподъемники |
| 8 (15 А) | Синий | Аудиосистема |
| 9 (10 А) | Красный | Освещение салона, освещение багажника, система Smart Entry |
| 10(20 А) | Желтый | Система блокировки рулевого управления |
| 11 (30 А) | Зеленый | Система пуска двигателя, система Smart Entry, система впрыска |
| 12 (10 A) | Красный | Электронная система управления дроссельной заслонкой |
| 13 (10 А) | Красный | Указатели поворота и аварийная сигнализация |
| 14 (7,5 A) | Коричневый | Система зарядки аккумуляторной батареи |
| 15 (7,5 А) | Коричневый | Блок управления электрооборудованием кузова |
| 16 (50А) | - | Головные фары |
| 17(50 А) | - | Система впрыска топлива |
| 18(80 А) | - | Система предпускового подогрева двигателя (для дизельных двигателей) |
| 19(60 А) | - | Электроусилитель рулевого управления |
| 20 (120 А) | - | Система зарядки аккумуляторной батареи |
| 21 (15 А) | Синий | Система впрыска топлива, система Smart Entry |
| 22 (10 А) | Красный | Звуковой сигнал |
| 23 (20 А) | Желтый | Система впрыска топлива |
| 24 (10 А) | Красный | Запасной предохранитель |
| 25 (20 А) | Желтый | То же |
| 26 (30 А) | Зеленый | >> |
| 27 (50 А) | - | Роботизированная коробка передач |
| 28 (30 А) | - | Система кондиционирования воздуха |
| 29 (30 А) | - | То же |
| 30 (30 А) | - | >> |
| 31 (30 А) | Красный | Левая головная фара (ближний свет) |
| 32 (50 А) | Красный | Правая головная фара (ближний свет) |
| 33 (30 А) | Красный | Левая головная фара (дальний свет) |
| 34 (30 А) | Красный | Правая головная фара (дальний свет) |
| 35 (40 А) | Красный | Система впрыска |
| 36 (40 А) | Красный | То же |
| 37 (7,5 А) | Коричневый | Система пуска, система Smart Entry |
| 38 | - | Реле вентилятора системы охлаждения |
| 39 | - | Реле переключателя света фар |
| 40 | - | Реле роботизированной коробки передач |
| 41 | - | Реле фар |
